机器人专用屏3.97寸480*800 IpS Mipi接口

屏幕简介

宇锡(Yousee)一开工,客户就守在工厂排计划,YX39724的屏火了。这款屏是用于一款机器人上面的屏幕。
是一款教育类儿童机器人,的外观。
该屏幕是3.97寸,480*800分辨率,MIPI接口,IpS视角,亮度400 Nit。且配了Gff五点触摸全贴合。
这款屏幕适用于护士扫码PDA,机器人面部显示,仪器仪表显示,三防对讲机。。。。等很多领域。

有相关需求联系宇锡邹生:
15818552076

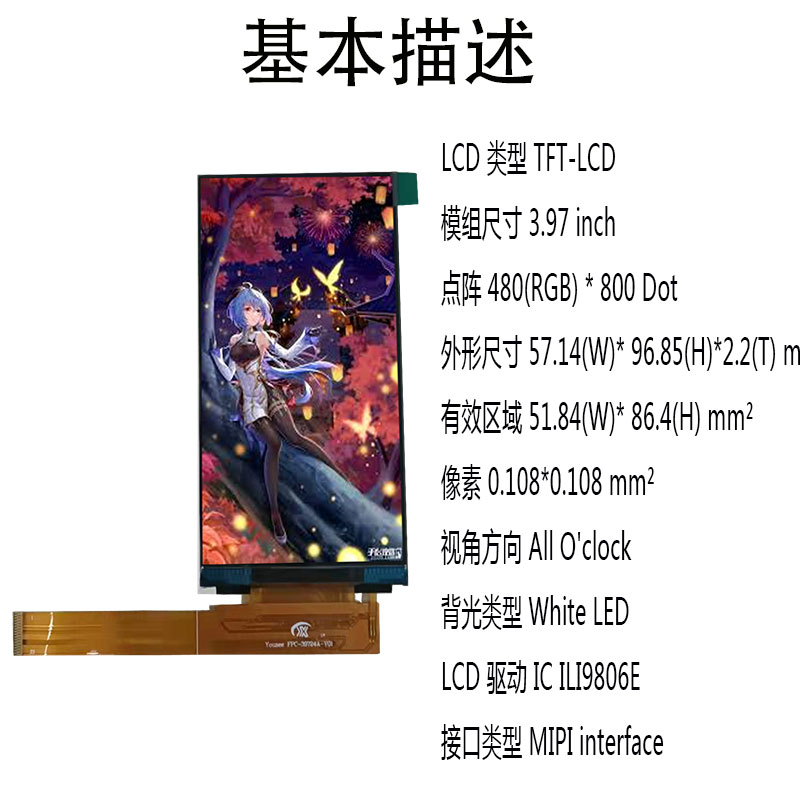

屏幕参数

LCD 类型 TFT-LCD
模组尺寸 3.97 inch
点阵 480(RGB) * 800 Dot

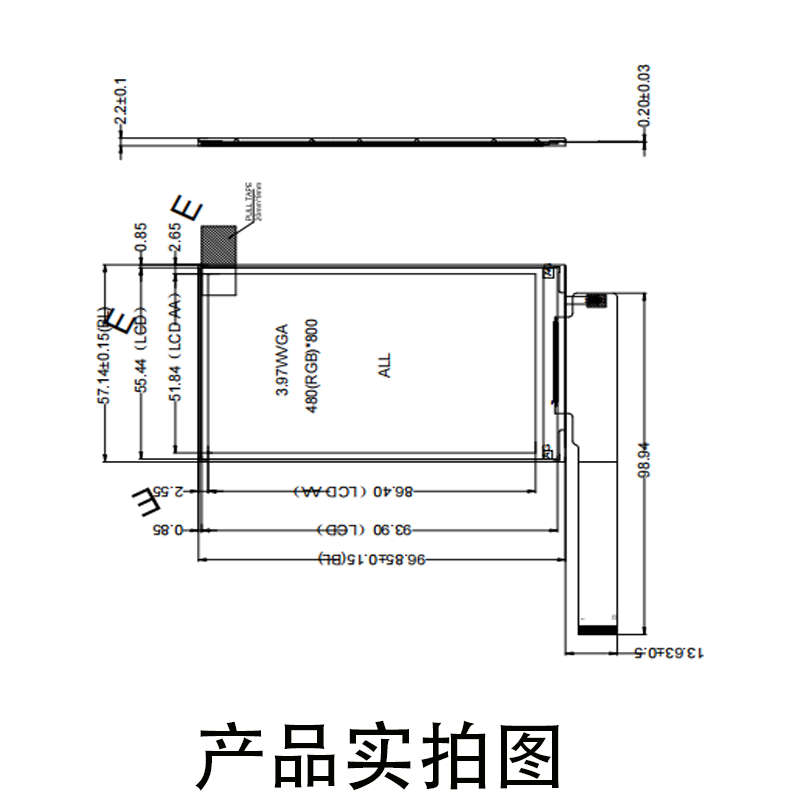

外形尺寸 57.14(W)* 96.85(H)*2.2(T) mm³
有效区域 51.84(W)* 86.4(H) mm²
像素 0.108*0.108 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ILI9806E
接口类型 MIPI interface

引脚定义

1 GND System ground
2 D0N DSI-D0- data signals
3 D0P DSI-D0+ data signals
4 GND System ground
5 D1N DSI-D1- data signals
6 D1P DSI-D1+ data signals
7 GND System ground
8 CLKN DSI-CLK- clock signals
9 CLKP DSI-CLK+ clock signals
10 GND System ground
11 ID NC
12 TE Tearing effect output
13 VCC Power Supply 2.8V
14 NC NC
15 RESET Register select pin
16 PWM NC
17 IOVCC Power Supply 1.8V Voltage
18 LEDA LED Anode
19~20 LEDK1~LEDK2 LED Cathode
21~24 NC NC
25~30 LEDK3~LEDK8 LED Cathode
31~32 NC NC
33 GND System ground
