10.1寸液晶显示屏尺寸233x 137×3.15mm分辨率1024×600

10.1寸液晶显示屏

我们家生产的10.1寸液晶显示屏,是一款彩色,tft型液晶显示屏,里面主要是使用薄膜晶体管(TFT)液晶显示器,它的优点就是非常的省电,护眼不会闪烁,不会产生任何的辐射,而且体积也非常的小,不重,本产品可以适用于不同领域产品上面使用,价格方面我们很有优势,是源头工厂,而且品种也非常的齐全,我们都去请第三方相关的机构,去检测过我们的产品了,什么样的3C\CE等等,这一些检测认证书我们都应有尽有的。

10.1寸液晶显示屏它的组成部分是由lcd液晶显示屏及还有就是驱动电路这两部分组成的,该TFT LCD具有10.1(16:9)英寸对角线测量的有效显示区域,分辨率为(1024水平乘600垂直像素)。

如需要定制开发或者其它的需求可以打我的电话:18078714902 微信同号

产品特征

10.1(16:9对角线)英寸配置兼容NTSC和PAL系统图像还原:上/下和左/右ROHS设计

常规信息

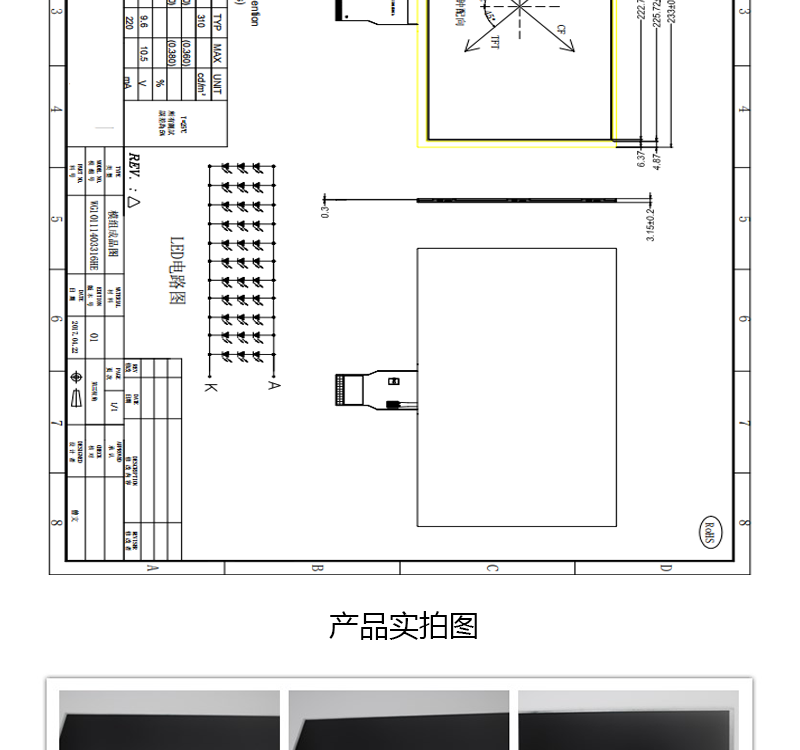

  • 外形尺寸233(H)x 137(V)x3.15(D)mm
  • 显示区域222.72(H)x 125.28(V)mm
  • 像素数1024 RGB(H)x 600(V)
  • 像素像素间距0.2178(H)x 0.2088(V)s毫米
  • 像素排列RGB垂直条纹
  • 显示模式通常为白色
  • 彩色滤光片阵列RGB垂直条纹
  • 背光白光LED
  • 重量待定g
  • 数据传输RGB

引脚分配

  • 1 VCOM P公共电压
  • 2 VDD P数字电路的电源电压
  • 3 VDD P数字电路的电源电压
  • 4 NC —无连接
  • 5复位I全局复位引脚
  • 6 STBYB I待机模式,通常拉高STBYB =“ 1”,正常操作STBYB =“ 0”,时序控制器,源极驱动器将关闭,所有输出均为高阻态
  • 7 GND P地
  • 8 RXIN0- I-LVDS差分数据输入
  • 9 RXIN0 + I + LVDS差分数据输入
  • 10 GND P接地
  • 11 RXIN1- I-LVDS差分数据输入
  • 12个RXIN1 + I + LVDS差分数据输入
  • 13 GND P地
  • 14 RXIN2- I-LVDS差分数据输入
  • 15个RXIN2 + I + LVDS差分数据输入
  • 16 GND P地
  • 17 RXCLKIN- I-LVDS差分时钟输入
  • 18个RXCLKIN + I + LVDS差分时钟输入
  • 19 GND P地
  • 20 RXIN3- I-LVDS差分数据输入
  • 21 RXIN3 + I + LVDS差分数据输入
  • 22 GND P地
  • 23 NC —无连接
  • 24 NC —无连接
  • 25 GND P地
  • 26 XON-
  • 27 DIMO O背光CABC控制器信号输出
  • 28 SELB I 6位/ 8位模式选择注1
  • 29 AVDD P模拟电路电源
  • 30 GND P地
  • 31 LED- P LED阴极
  • 32 LED- P LED阴极
  • 33 L / R I水平反转注3
  • 34 U / D I垂直反转注3
  • 35 VGL P栅极关闭电压
  • 36 CABCEN1
  • 37 CABCEN0
  • 38 VGH P栅极导通电压
  • 39 LED + P LED阳极
  • 40个LED + P LED阳极
