3.97寸液晶屏40PIN 480*800 MCU接口16Bit带RAM屏

宇锡（Yousee）YX39714系列是专门为植物灯研发的屏幕。分辨率是480*800，视角可以做Ips，也可以做TN的。该屏幕最大亮点是MCU接口的，客户的主控可以用低配便宜的。

可以承受植物灯的工作环境温度高的场景。偏光片，膜才都是耐高温过实验的。

3.97这款屏大量适用在植物灯，工控显示。尺寸可以延伸4.5 5.0 5.5寸。

有相关项目需求，联系宇锡邹生：15818552076

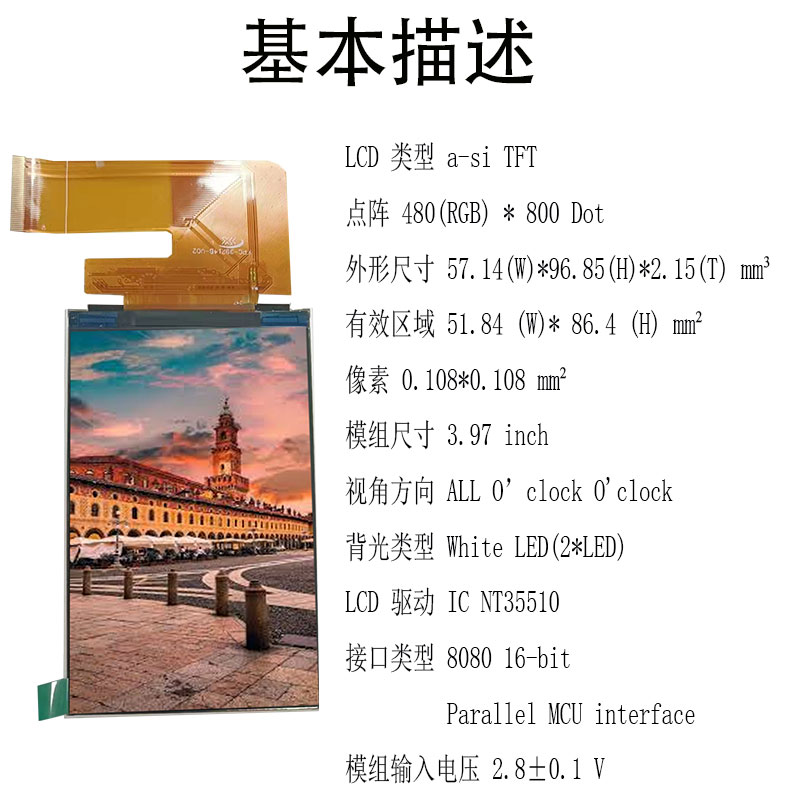

LCD 类型 a-si TFT
点阵 480(RGB) * 800 Dot

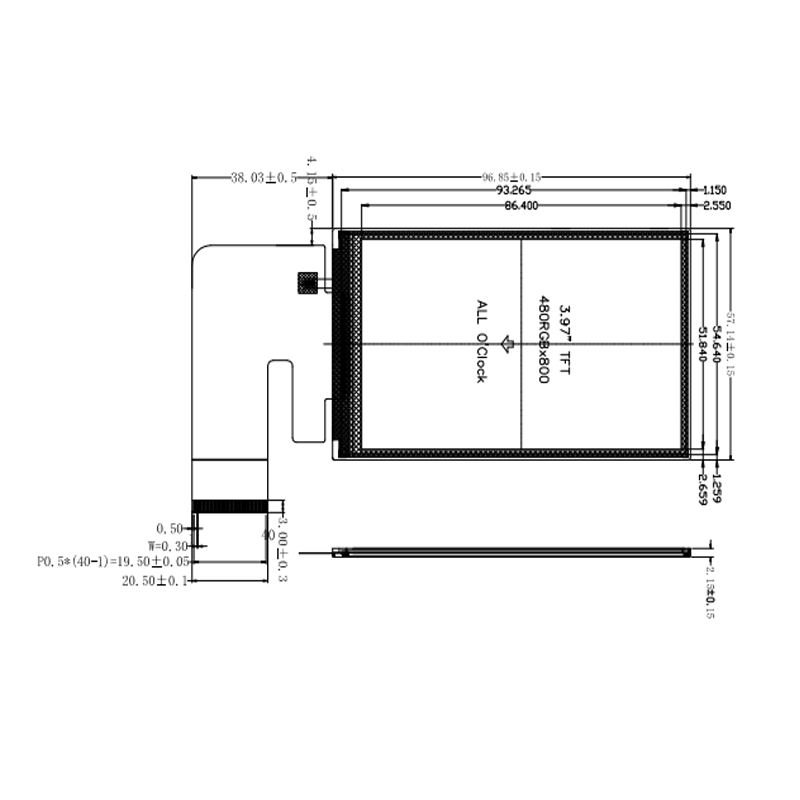

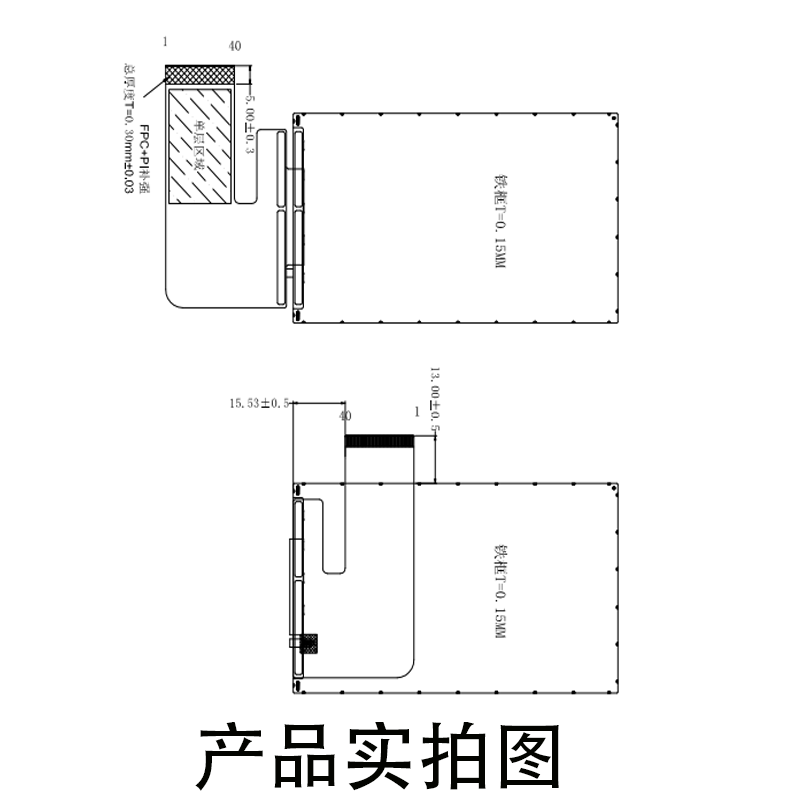

外形尺寸 57.14(W)*96.85(H)*2.15(T) mm³
有效区域 51.84 (W)* 86.4 (H) mm²
像素 0.108*0.108 mm²
模组尺寸 3.97 inch
视角方向 ALL O’clock O’clock
背光类型 White LED(2*LED)
LCD 驱动 IC NT35510
接口类型 8080 16-bit
Parallel MCU interface
模组输入电压 2.8±0.1 V

1 BL_GND LED Anode
2 BL_GND LED Anode
3 NC NC
4 BL_VCC LED Anod
5 BL_VCC LED Anod
6 NC NC
7 VCI Power Supply 2.8V voltage
8 VCI Power Supply 2.8V voltage
9 GND Ground
10 GND Ground
11~26 DB0~DB15 Display data bus
27~34 NC NC
35 RS Register or data select signal
36 RST LCM Reset input signal
37 RD Read strobe signal input pin
38 WR Write strobe signal input signal
39 CS Input pin for chip selection signal
40 GND Ground
