4.1寸液晶屏720*1280mipi接口行业PDA屏幕

4.1寸液晶屏720*1280mipi接口行业PDA屏幕

屏幕简介

YX41001系列屏幕,是针对一些倔强的客户,4寸非要720p的竖屏的需求。配有康宁3代的Tp,带2.5D,涂防指纹油。触控Ic是经典的Gt1151Q。屏幕Ic可以选用HX8394F—NLP或者ILI9881C—04T/05T。
各种PDA手持机非常适用。也可以用于高端的智能门锁,智能家居。

有需要的客户和方案,联系我司邹生:15818552076

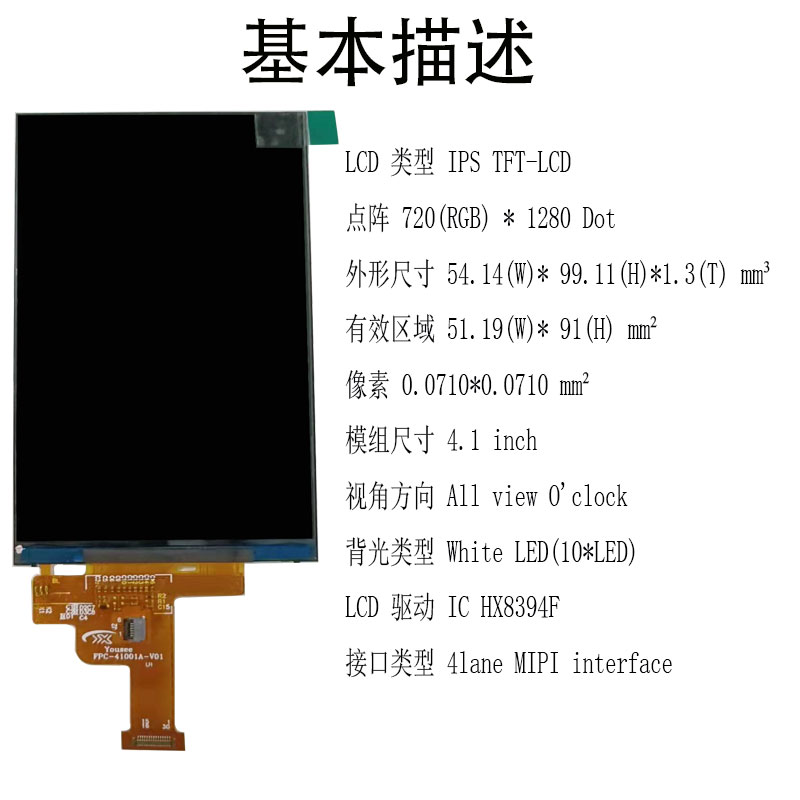

屏幕参数

LCD 类型 IPS TFT-LCD
点阵 720(RGB) * 1280 Dot

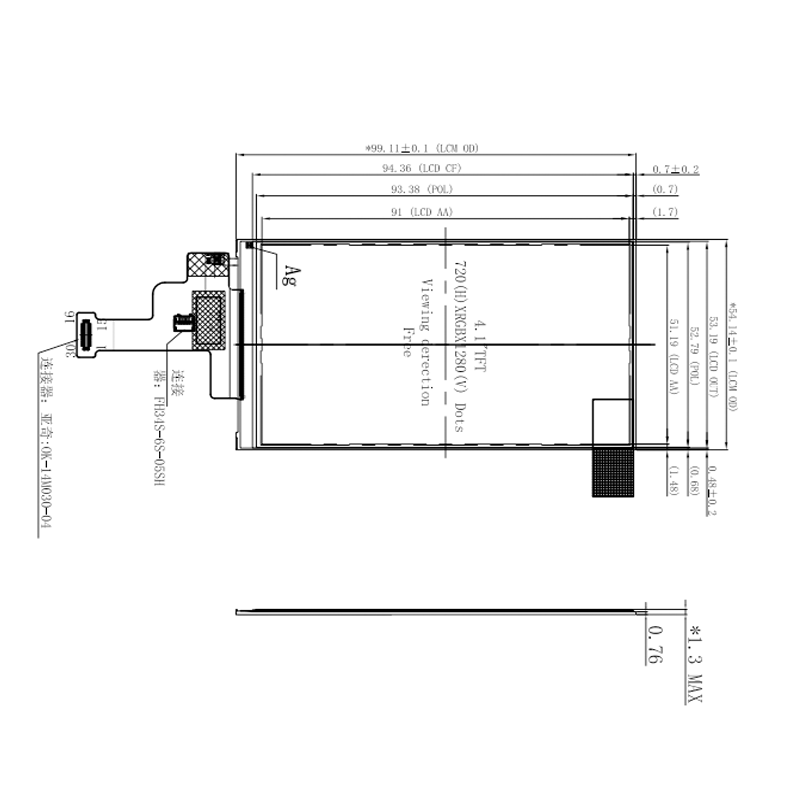

外形尺寸 54.14(W)* 99.11(H)*1.3(T) mm3
有效区域 51.19(W)* 91(H) mm2
像素 0.0710*0.0710 mm2
模组尺寸 4.1 inch
视角方向 All view O’clock
背光类型 White LED(10*LED)
LCD 驱动 IC HX8394F
接口类型 4lane MIPI interface

接口定义

1 GND Ground
2 DSI_D1N DSI-D1- data signals
3 DSI_D1P DSI-D1+ data signals
4 GND Ground
5 DSI_D0N DSI-D0- data signals
6 DSI_D0P DSI-D0+ data signals
7 GND Ground
8 DSI_ CLKN DSI-CLK- clock signals
9 DSI_ CLKP DSI-CLK+ clock signals
10 GND Ground
11 DSI_D3N DSI-D3- data signals
12 DSI_D3P DSI-D3+ data signals
13 GND Ground
14 DSI_D2N DSI-D2- data signals
15 DSI_D2P DSI-D2+ data signals
16 AVEE -5 Power supply -5V
17 AVDD +5 Power supply +5V
18 LCM_ID ID
19 TE TE pin
20 RESET Register select pin
21 LEDK1 LED Cathode
22 LEDK2 LED Cathode
23 LEDA LED Anode
24 LEDA LED Anode
25 VIO1.8 IOVCC 1.8v
26 CTP_SDA CTP_SDA
27 CTP_SCL CTP_SCL
28 CTP_RST CTP_RST
29 CTP_EINT CTP_EINT
30 VDD2.8 Power supply 2.8V
