2.1寸液晶屏模组 可定制 圆型屏 480* 480 IPS 手表屏

发布时间:2021/06/27 LCD显示屏 标签:2.1寸液晶屏2.1寸液晶屏定制2.1寸液晶屏模组浏览次数:132

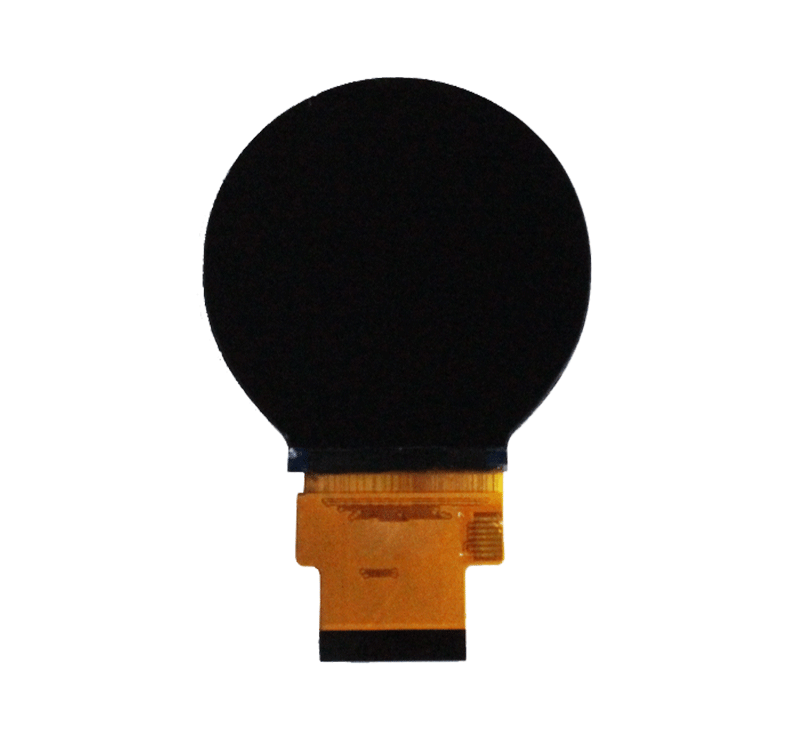

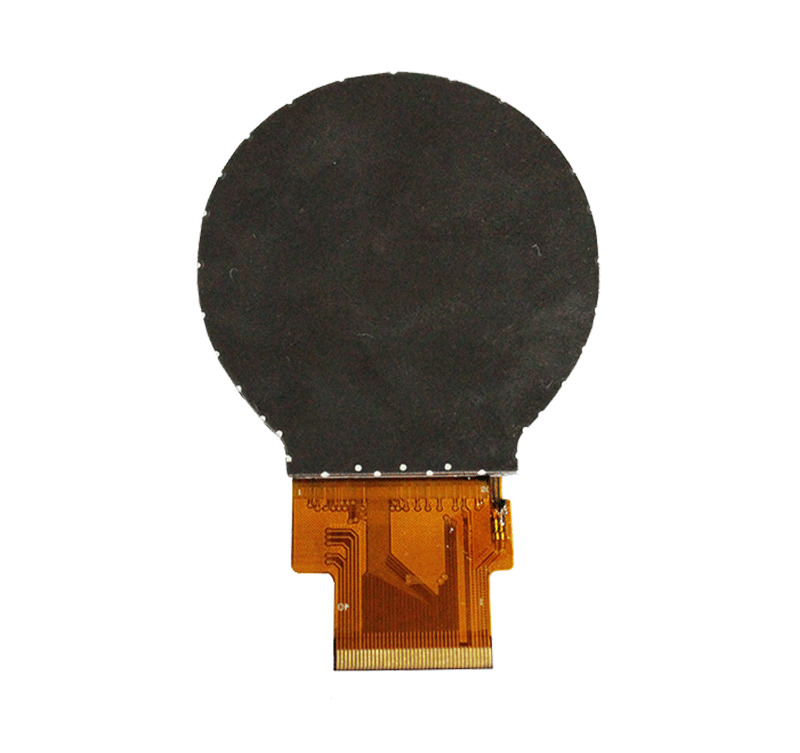

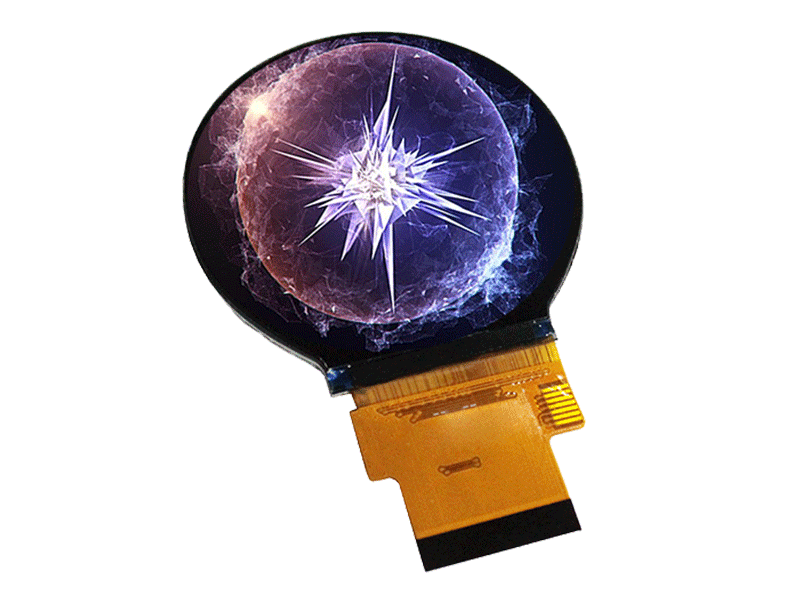

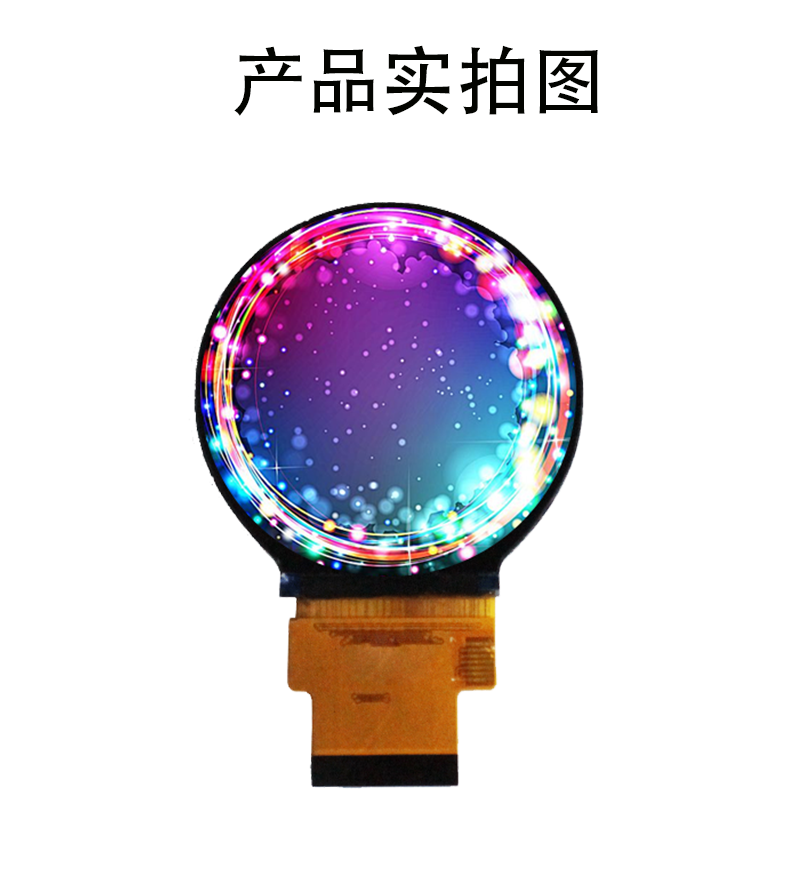

2.1寸液晶屏模组

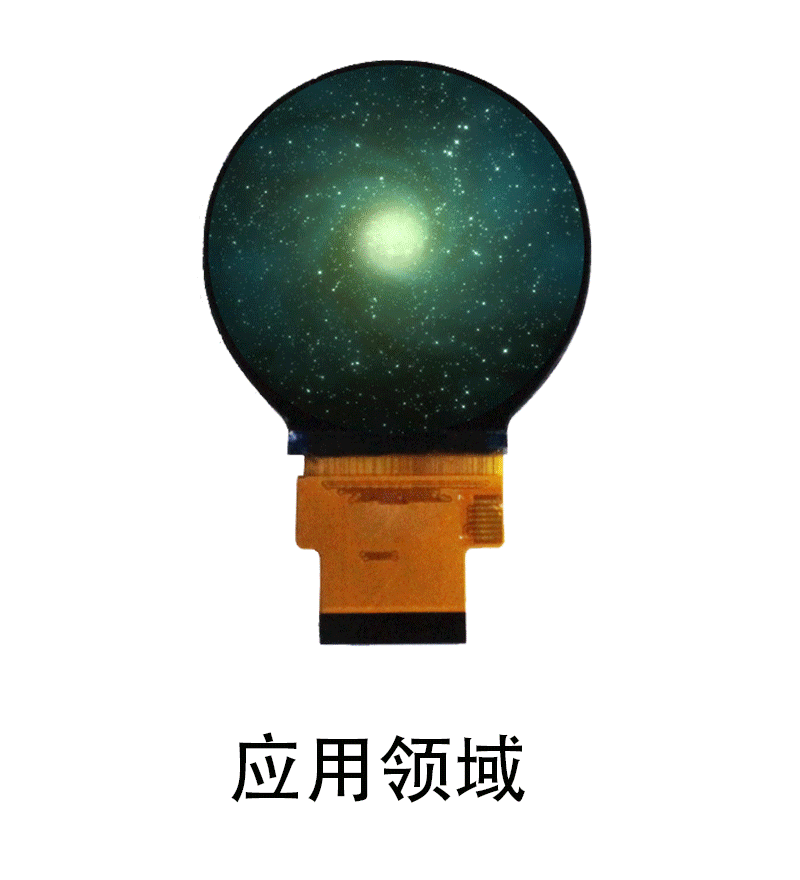

这是我们的宇锡公司,比较热销的产品之一,2.1寸液晶屏模组,圆型液晶屏的分辨率是480(RGB) * 480,视角方向 All view O’clock,背光类型 White LED(4*LED) –,接口类型 SPI+18BIT RGB interface -等等,更多的参数可以看一下规格书.有想要了解的,可以联系我们业务.索要规格书,很多的客户来购买我们这一个2.1寸液晶屏模组,主要的应用领域是应用到智能手表上面.

如果你家也是做手表,智能手表之类的电子产品,那么这一个液晶屏就比较的适合你了.

我们的仓库有非常多的现货,供货稳定,随进要货,我们随时都可以出货.目前日出货量在10K左右,产品质量也很好.

另外我们也支持2.1寸圆形液晶屏模组定制,有需要的老板,可以拿出你的手机,来联系我,把你的定制需求去说出来,我们来帮你定制屏.

技术方面,你放心,交给我司来做就行, 我们做了十几年的液晶屏定制,什么样的大大小小定制屏的项目我们都接过,就没有完成不了的案子.

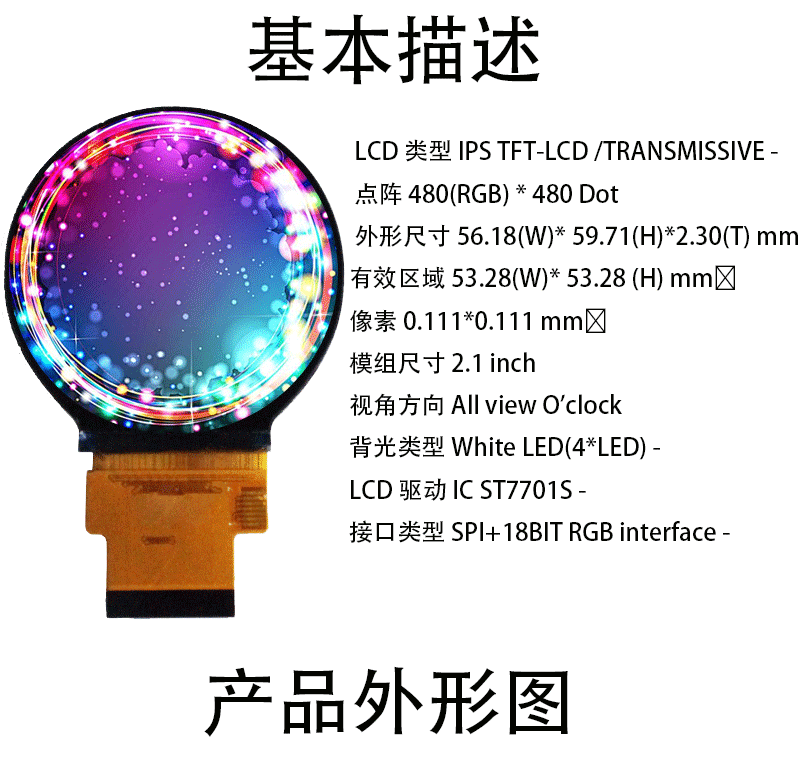

2.1寸圆形液晶屏参数

LCD 类型 IPS TFT-LCD /TRANSMISSIVE –
点阵 480(RGB) * 480 Dot

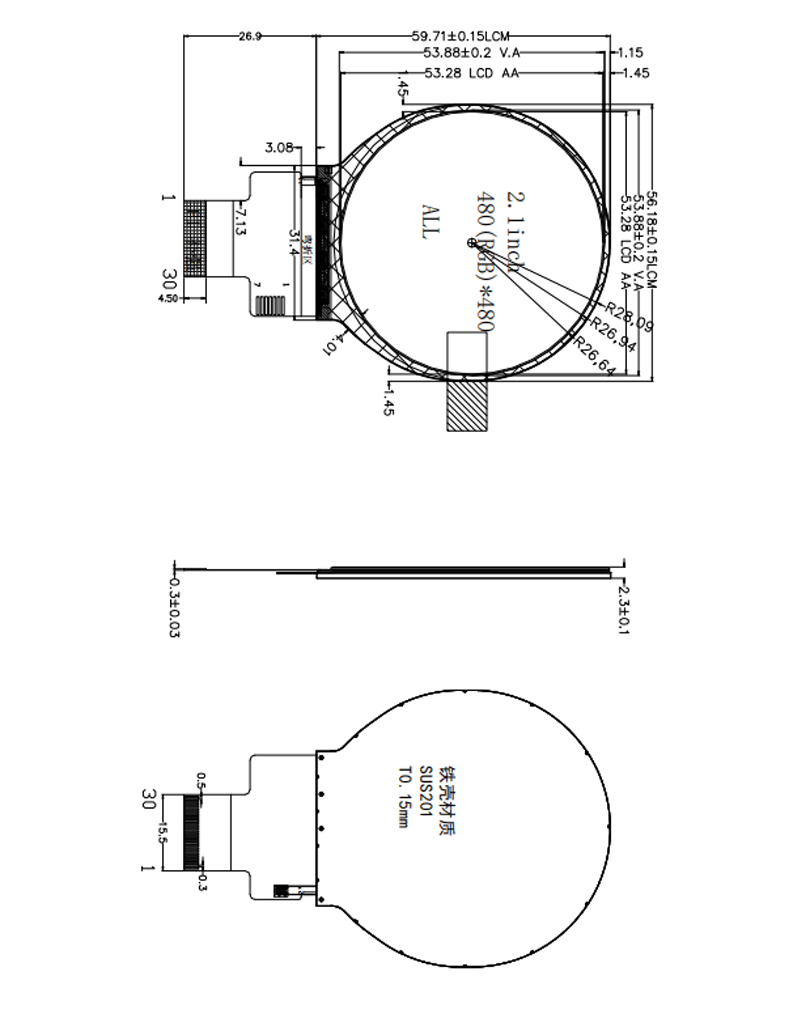

外形尺寸 56.18(W)* 59.71(H)*2.30(T) mm³
有效区域 53.28(W)* 53.28 (H) mm²
像素 0.111*0.111 mm²
模组尺寸 2.1 inch
视角方向 All view O’clock
背光类型 White LED(4*LED) –
LCD 驱动 IC ST7701S –
接口类型 SPI+18BIT RGB interface –

接口定义

1 LED A LED ANODE
2 LED K LED CATHODE
3 LED K LED CATHODE
4 GND Ground
5 VCI Power supply
6 RESET Reset Signal ,Active Low
7 TE Tearing effect output pin to synchronize MPU to frame
writing
8 PWM The PWM frequency output for LCD driver control.
9 SDA SPI Data signal
10 SCK SPI Clock signal
11 CS SPI Chip select signal
12 PCLK RGB dot clock signal
13 DE RGB data enable signal
14 VSYNC RGB frame synchronizing signal
15 HSYNC RGB line synchronizing signal
16~33 DB0~DB17 RGB data signal(DB0:BlUE LSB;DB5:BIUE MSB;DB6:GREEN
LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB)
34 GND Ground
35 TP_INT Touch Interrupt
36 TP_SDA Touch IIC Data signal
37 TP_SCL Touch IIC Clock signal
38 TP_RESET Touch Reset Signal
39 TP_VCI Touch Power supply
40 GND Ground

2.1寸液晶屏模组 2.1寸液晶屏模组 2.1寸液晶屏模组 2.1寸液晶屏模组
