LCD显示屏

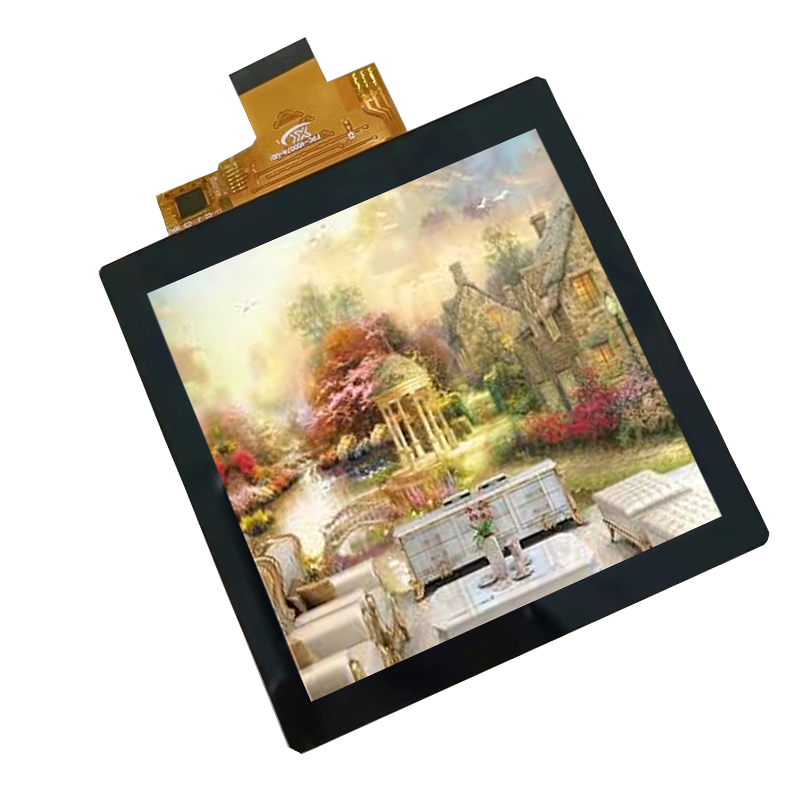

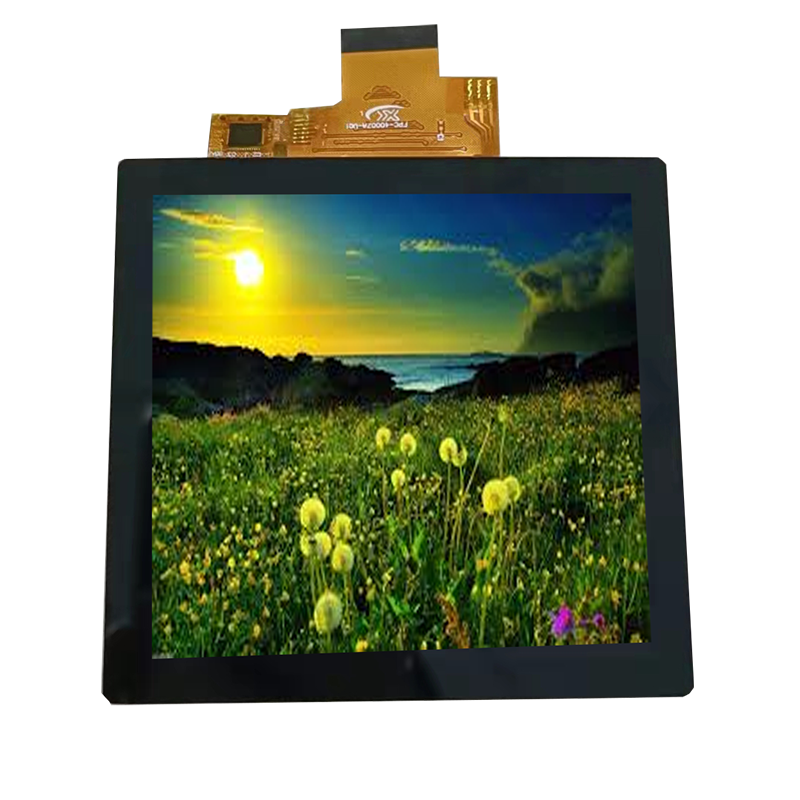

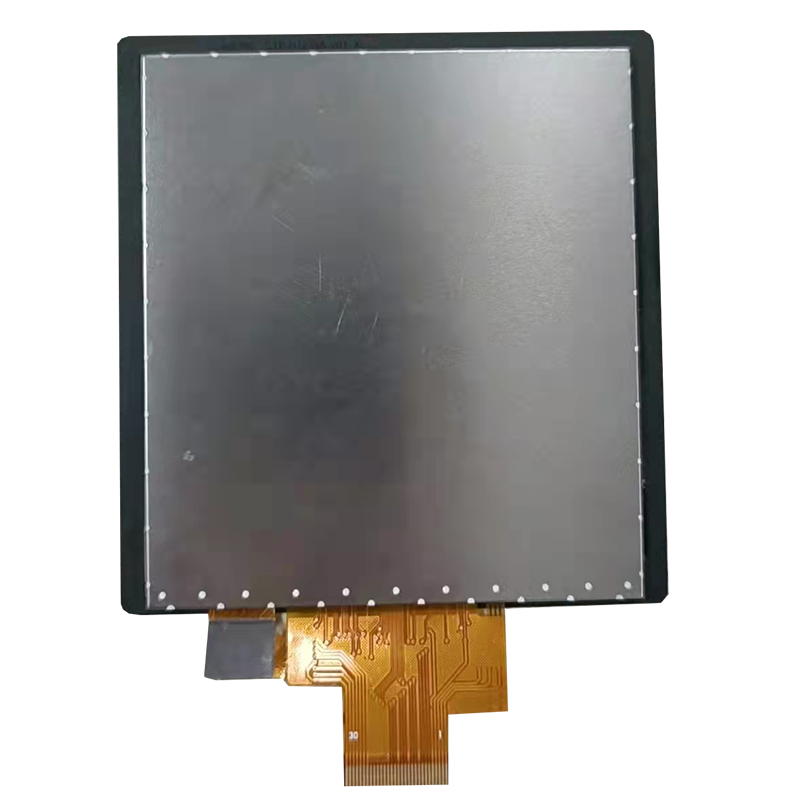

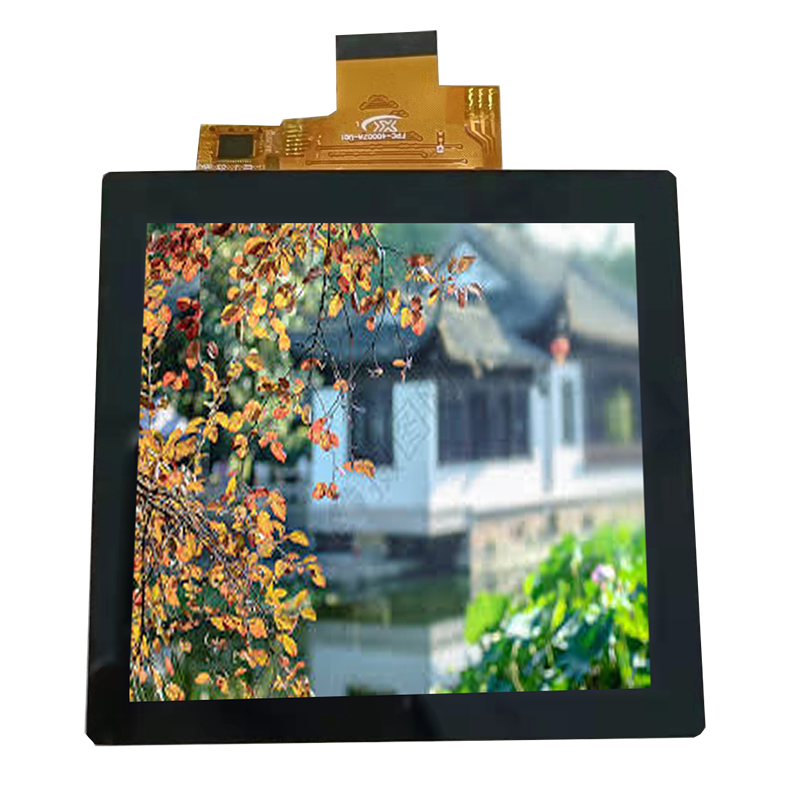

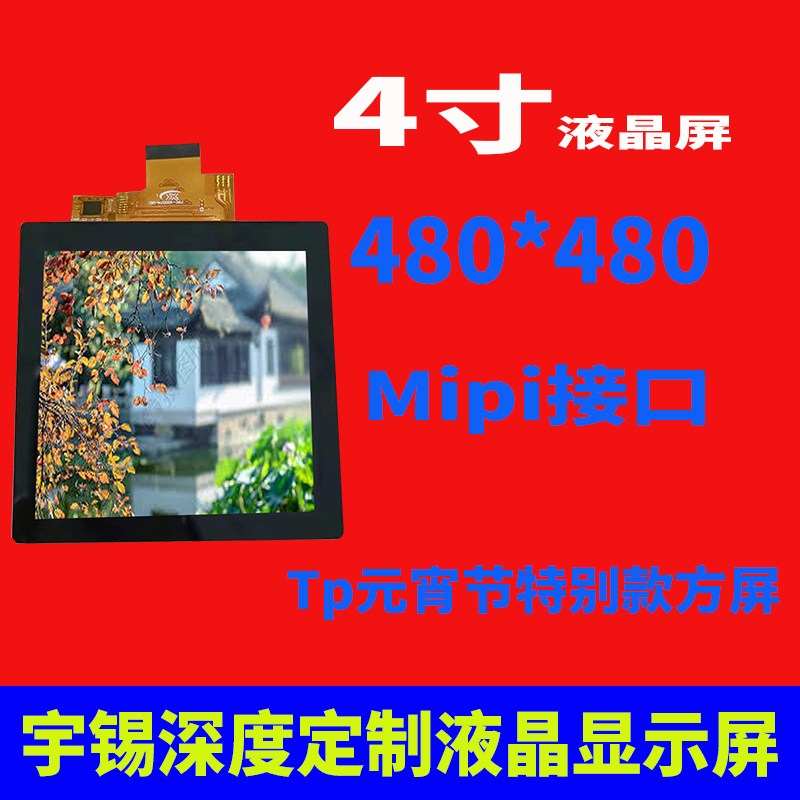

4寸480*480 mipi接口带GF Tp元宵节特别款方屏

寸480*480

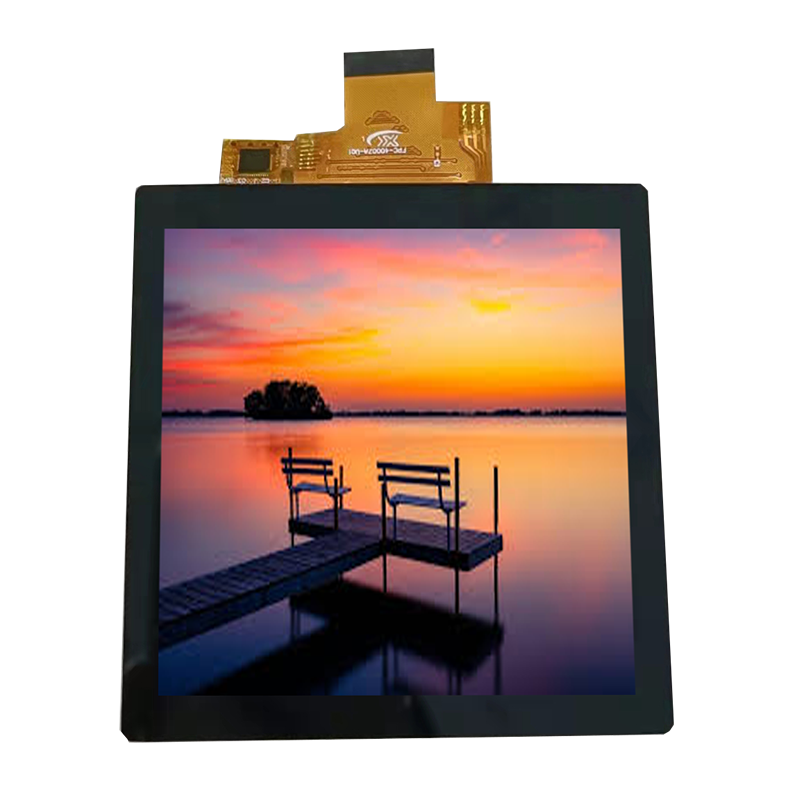

屏幕简介

今天是元宵节,是团圆的日子,宇锡(Yousee)科技,今天推荐总成YX40007ACT系列。
这款元宵特别款,有几个特点,

1.我司多个项目累计出货这个配置超过100k,不良率控制到了千分之三的优秀水平。

2.这款总成可以做一体黑工艺,且亮度可以做到透过TP 400Nit
3.这款产品用到了世界大学生运动会成都东安湖公园

东安阁的控制面板产品上面。宇锡的屏幕运用在越来越多的国家重点项目。主要还是感谢优秀的客户项目关照我们的
屏幕。

有相关智能家居,工控项目的客户和方案有需求该项目,联系宇锡邹生:15818552076

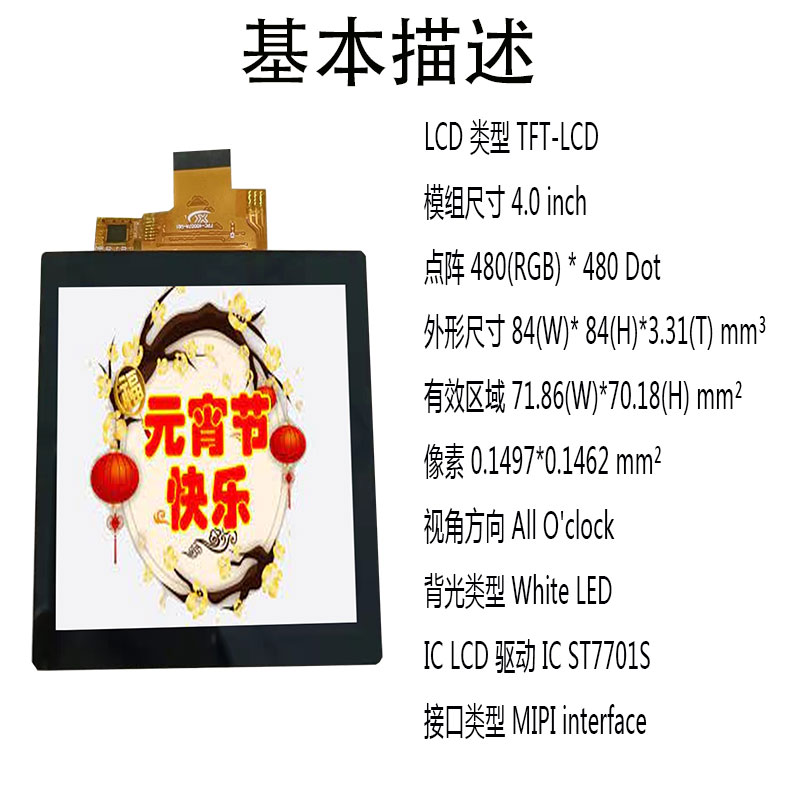

屏幕参数

LCD 类型 TFT-LCD
模组尺寸 4.0 inch
点阵 480(RGB) * 480 Dot

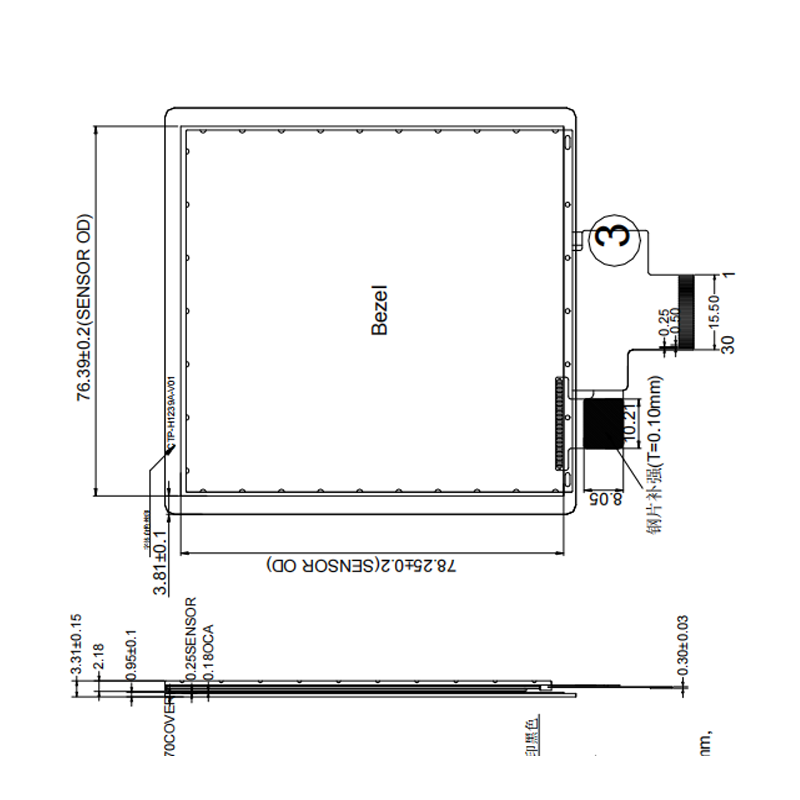

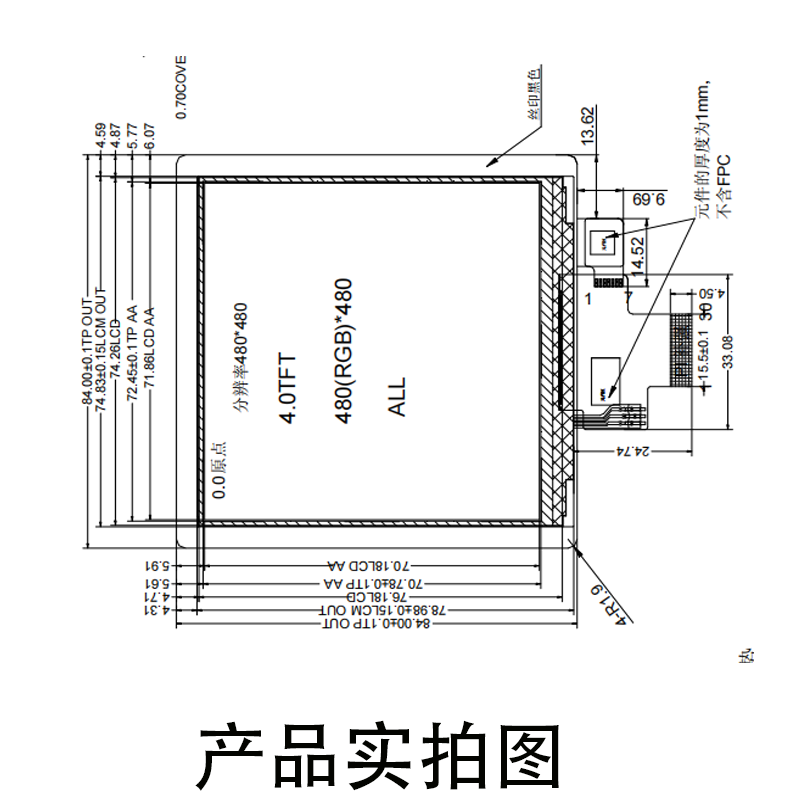

外形尺寸 84(W)* 84(H)*3.31(T) mm³
有效区域 71.86(W)*70.18(H) mm²
像素 0.1497*0.1462 mm²
视角方向 All O’clock
背光类型 White LED
IC LCD 驱动 IC ST7701S
接口类型 MIPI interface

引脚定义

1 LED A LED ANODE
2 LED K1 LED CATHODE
3 LED K2 LED CATHODE
4 VCI Power supply
5 IOVCC Power supply
6 RESET Reset Signal ,Active Low
7 TE Tearing effect
8 PWM LCD backlight control PWM
9 GND Ground
10 D0P MIPI DSI differential data pair (Data lane 0)
11 D0N MIPI DSI differential data pair (Data lane 0)
12 GND Ground
13 D1P MIPI DSI differential data pair (Data lane 1)
14 D1N MIPI DSI differential data pair (Data lane 1)
15 GND Ground
16 CLKP MIPI DSI differential clock pair
17 CLKN MIPI DSI differential clock pair
18 GND Ground
19 NC NC
20 NC NC
21 GND Ground
22 NC NC
23 NC NC
24 GND Ground
25 TP_INT Touch Interrupt
26 TP_SDA Touch IIC Data signal
27 TP_SCL Touch IIC Clock signal
28 TP_RESET Touch Reset Signal
29 TP_VCI Touch Power supply
30 TP_IOVCC Use 1.8V or 3.3V,It must be same with user Touch IIC I/O voltage
