LCD显示屏

23.6寸液晶屏模组1920×1080像素尺寸525.2*297.2 LVDS

23.6寸液晶屏

宇锡科技可以为你提供 23.6 寸液晶屏模组,外观尺寸544.8320.511.8mm,显示尺寸 525.2*297.2(H×V) mm,本产品是单屏,可以另外定制触摸,有需要的老板欢迎联系我们。

目的

为使背光模组件在采购及检验时有标准依据,特制定此规格书文件

范围

适用于液晶模组 23.6 寸液晶屏 LED(备注:72 pcs LED)侧背光。

职责

  • R D: 本规格书之制定与修改
  • 采购:以本规格书为采购依据
  • Q A: 以本规格为标准执行检测

安全规格

ROHS 基准 环境物质管制基准

环境条件

  • 操作温度(℃) 0-55
  • 操作湿度(%) 5-95
  • 最大值时温度 40(℃)
  • 储存温度(℃) -10-60
  • 储存湿度(℃) 8-90
  • 最大值时温度 50(℃)

产品规格

  • 发光类型 BLU TYP LED
  • 铁框尺寸 Bezel size 544.8mm320.5mm11.8mm 3
  • 模组尺寸 Moudle size 544.8mm320.5mm11.8mm (YTP) 4
  • LCD显示区尺寸 Active area 525.2mm*297.2mm M/F area 5
  • 重量 Weight TBD ——
  • ROHS ROHS compliant

光学测试标准

辉度计:TOPCON-7A 视角:1° 辉度计与被测物体距离:500±50mm TOPCON-7A Angle:1° Distance:500±50mm

测试条件:环境温度:25℃±2℃,湿度(HR)=65±10%,环境亮度≤2Lux, 点亮 20 分钟后测试 Test conditions: the ambient temperatue is 25℃±2℃,humidity 65±10%,the ambient brightness≤2Lux,20 minutes after lighting.

23.6 寸液晶屏储存条件: 正常情況:温度:18℃~24℃;湿度:50%~70%RH

注意事项 General Precautions

  • 模级需储存在暗室,并要求室温在 25±10℃,湿度在 65±10%RH,不能暴露在阳光下
  • 请不要将产品放置在有机溶剂中或是有腐蚀性气体的场合
  • 应当把产品储存在防静电容器中或是防静电膜中
  • 请不要施加机械振动或是过大外力在模组上
  • 禁止放置污染物在模组表面,不可使用裸露的手碰触产品。
  • 运输过程中严禁超高堆放挤压,倒放,整车装卸.
  • 防静电措施 人体在接触产品时,应当以适当的方式接地

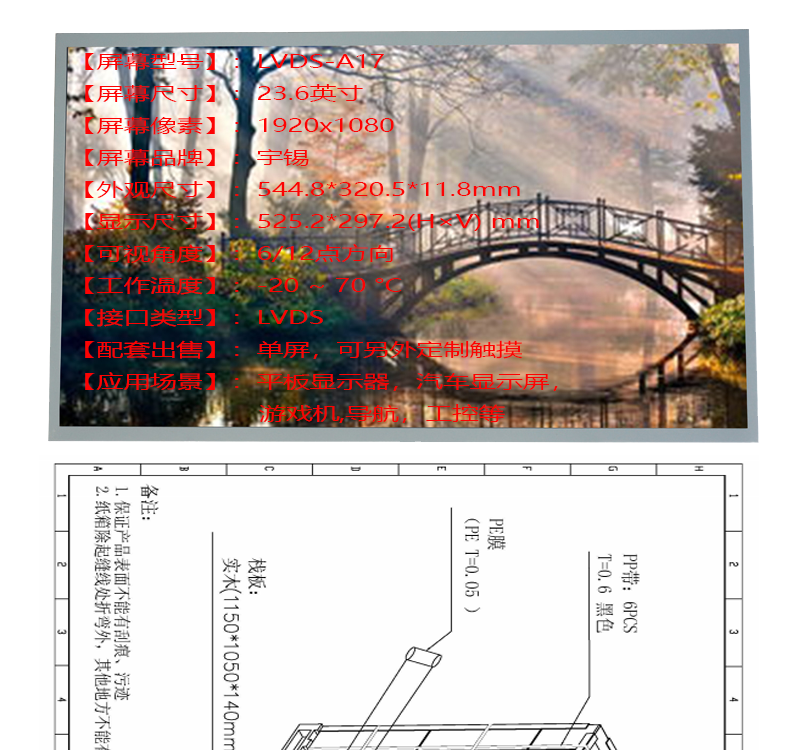

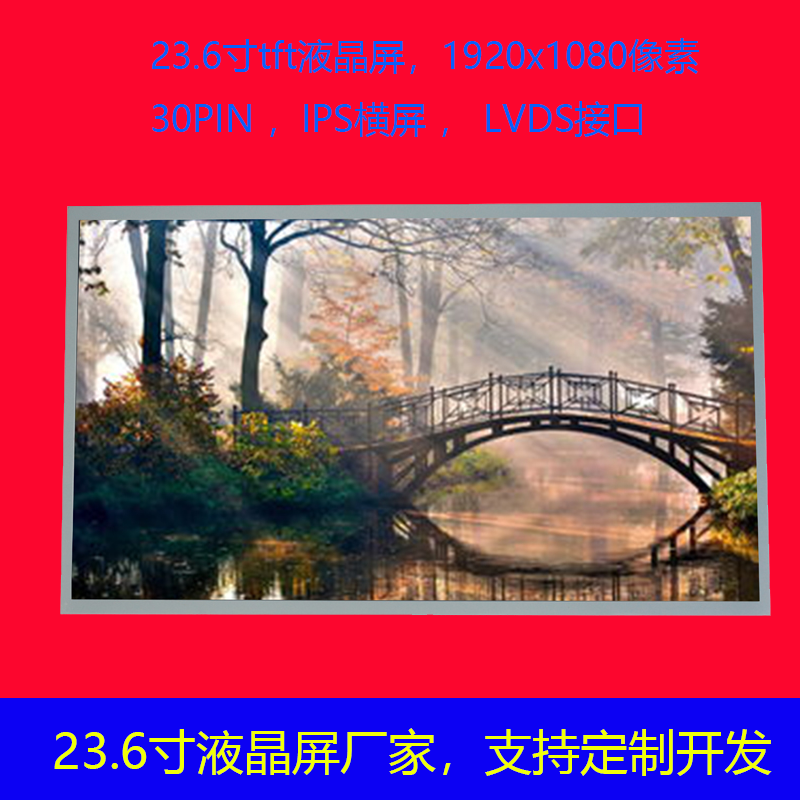

以下是产品的实拍摄图片

23.6寸液晶屏 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2 23.6寸液晶屏 3.6寸液晶屏模组1920x1080像素尺寸525.2*297.2
