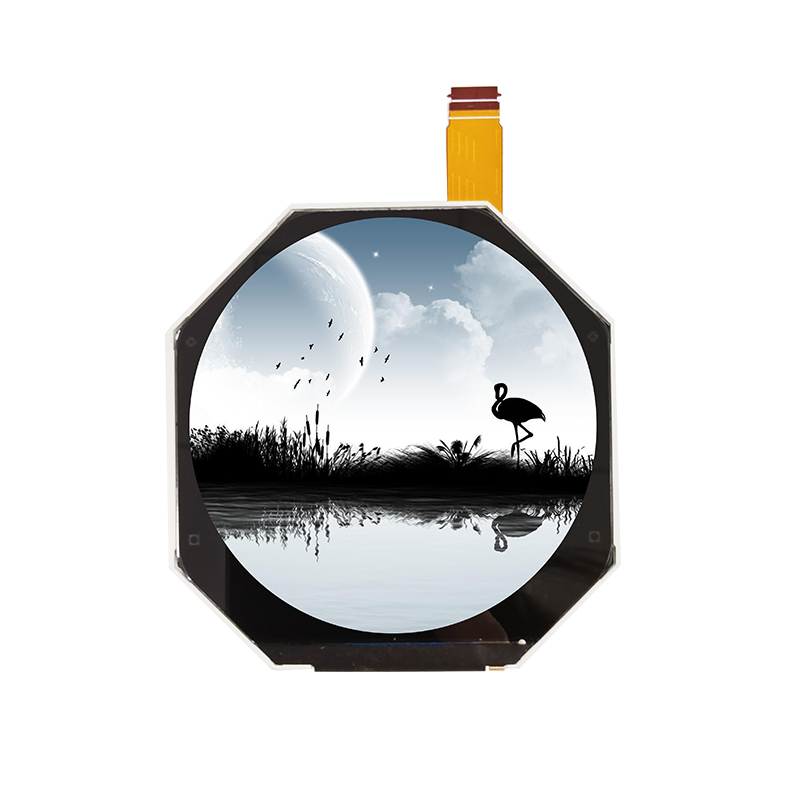

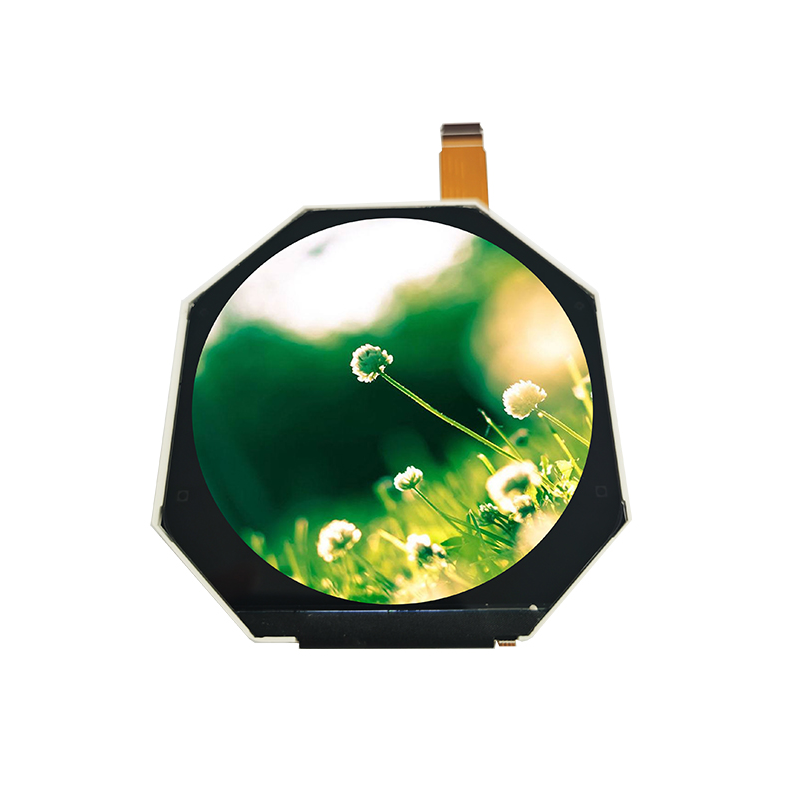

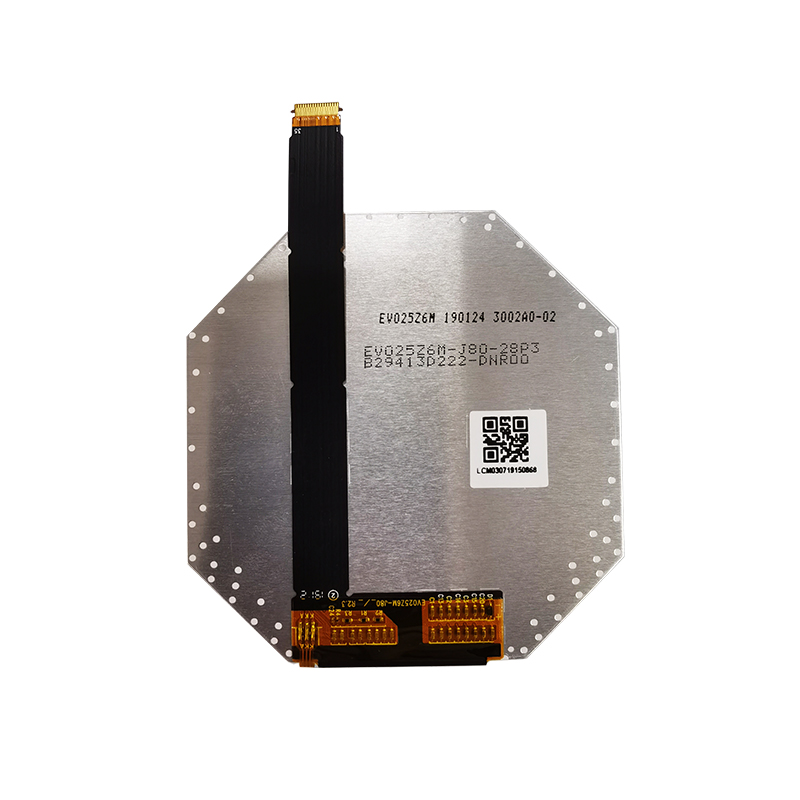

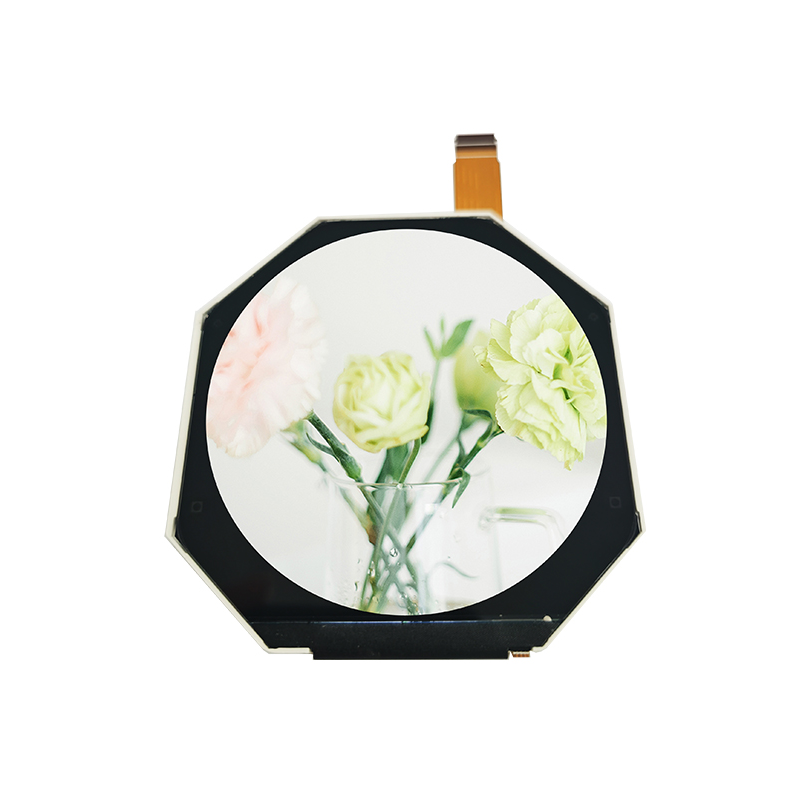

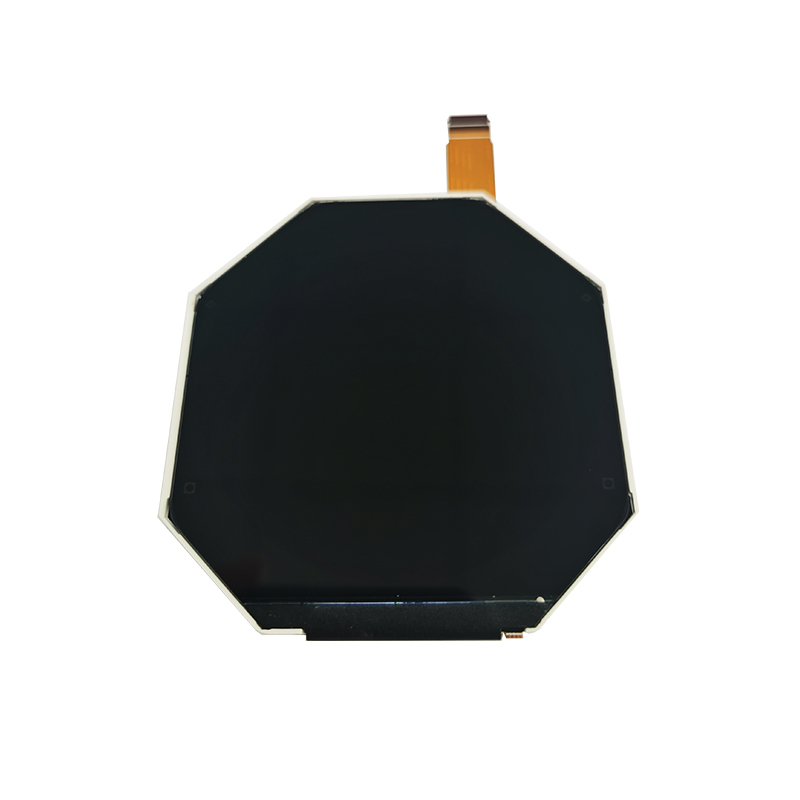

2.47寸480×480圆屏液晶屏MIPI医疗保健工业显示屏

发布时间:2021/09/17 TFT LCD 浏览次数:133

商品原价155元样品价130元

【显示尺寸】:2.47寸液晶屏
【分辨率】:480 x 480
【接口】:MIPI
【亮度】:400
【引脚】: 35pin
【定制】:支持定制开发
【型号】:YX025Z6M-J80

详细参数

屏幕简介

YX025Z6M-J80是一款采用非晶硅TFT的彩色有源矩阵TFT-LCD面板(薄膜晶体管)作为有源开关器件。该模型由一个
TFT-LCD面板、驱动电路和背光系统。它是透射式显示器在正常的黑色操作。这个 TFT-LCD 有一个 2.47 英寸的对角线测量有源
Z6 分辨率(水平 480 x 垂直 480 像素阵列)的区域。每个像素被划分成2个域条纹排列的红点、绿点、蓝点,这个面板可以显示1670 万色。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

屏幕特点

0.4t玻璃(单片)
轻薄
高亮度和对比度,宽视角
模块设计
符合 RoHS

屏幕应用

医疗保健和工业

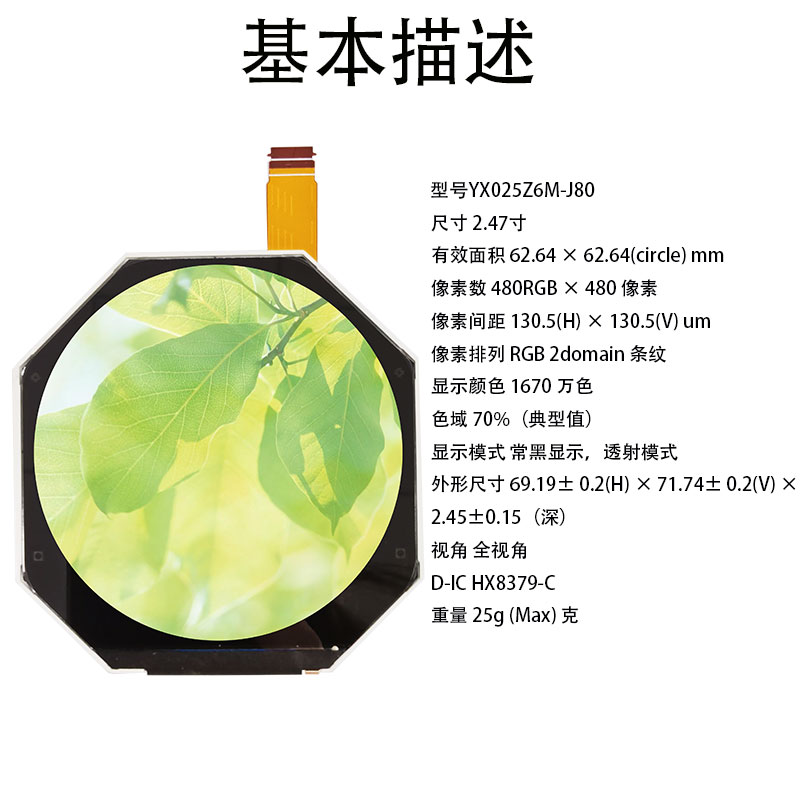

屏幕规格

型号YX025Z6M-J80
尺寸 2.47寸
有效面积 62.64 × 62.64(circle) mm
像素数 480RGB × 480 像素
像素间距 130.5(H) × 130.5(V) um
像素排列 RGB 2domain 条纹
显示颜色 1670 万色
色域 70%(典型值)
显示模式 常黑显示,透射模式

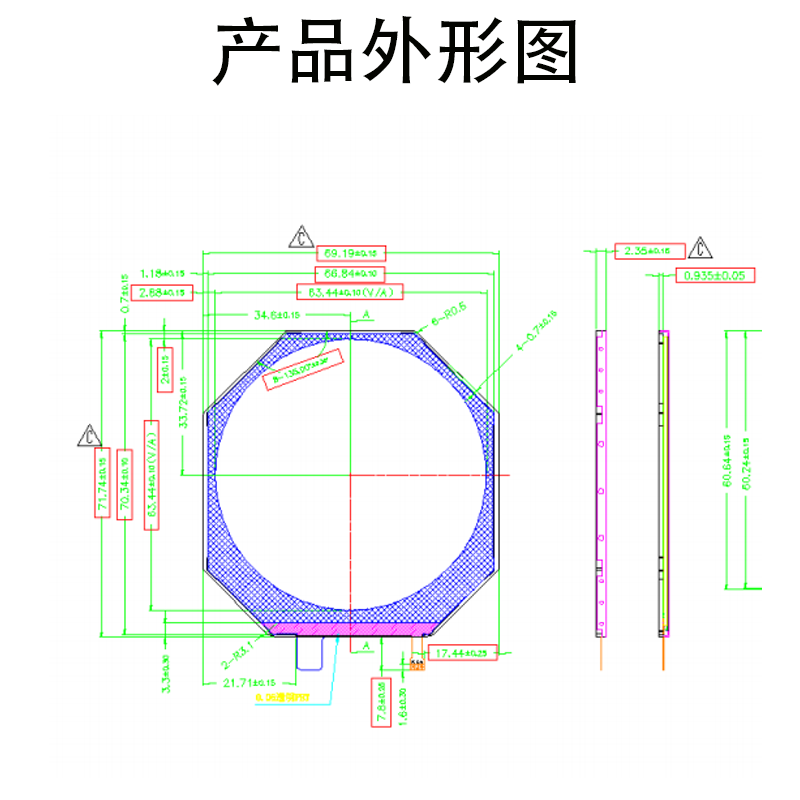

外形尺寸 69.19± 0.2(H) × 71.74± 0.2(V) ×
2.45±0.15(深)
视角 全视角
D-IC HX8379-C
重量 25g (Max) 克

接口连接

4.0 INTERFACE CONNECTION
4.1 FPC Connector Pin map
PIN# Pin Name Pin Description
1 GND Ground
2 DSI_D1P MIPI DSI : Data differential signal input pins. (Data lane 1 positive)
3 NC NC
4 DSI_D1N MIPI DSI : Data differential signal input pins. (Data lane 1 negative)
5 GND Ground
6 GND Ground
7 GND Ground
8 DSI_CP MIPI DSI : clock differential signal input pins. (Clock lane positive)
9 NC NC
10 DSI_CN MIPI DSI : clock differential signal input pins. (Clock lane negative)
11 GND Ground
12 GND Ground
13 GND Ground
14 DSI_D0P MIPI DSI : Data differential signal input pins. (Data lane 0 positive)
15 NC NC
16 DSI_D0N MIPI DSI : Data differential signal input pins. (Data lane 0 negative)
17 GND Ground
18 GND Ground
19 ID0 Display ID0 (0V/ 1.8V) – Add pull up/down Resistor
20 ID1 Display ID1 (0V/ 1.8V) – Add pull up/down Resistor
21 RST Display Reset
22 NC Vendor to use as OTP
23 THERM Thermistor Readout
24 IOVCC 1.8V, Power supply for logic and I/O circuits
25 GND Ground to avoid power supply noise interference
26
VCI 3.3V, Power supply for analog circuits
27
28 GND Ground to avoid power supply noise interference
29 LED1- Power supply for LED1-
30 LED2- Power supply for LED2-
31 NC
32
LED+ Power supply for LED+
33
34 NC
35 GND Ground
