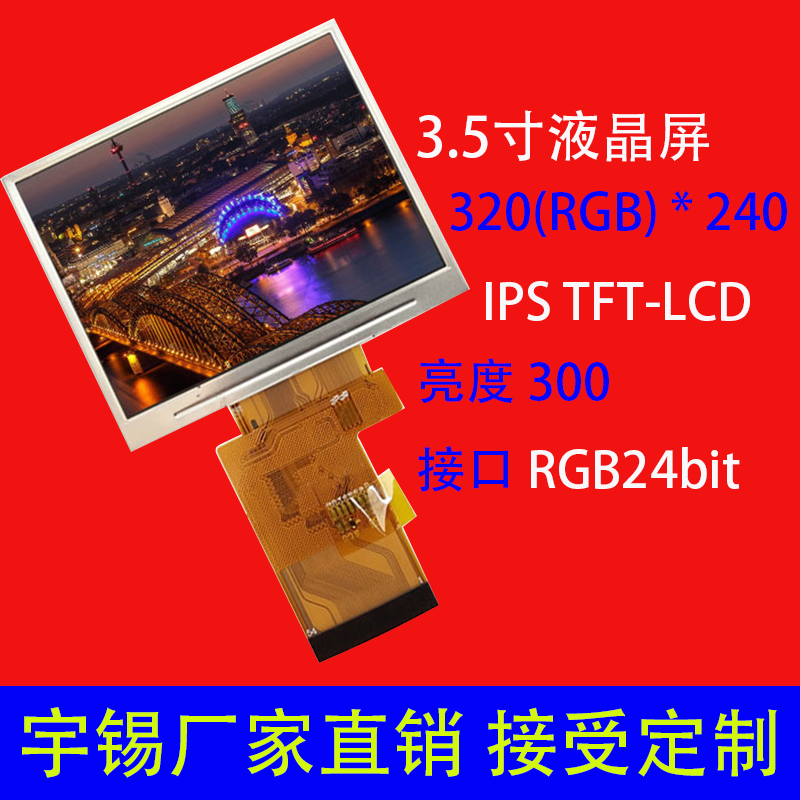

3.5寸TFT液晶屏320*240 横屏 IPS 游戏机显示屏

发布时间:2021/08/04 TFT LCD 标签:3.5寸液晶屏3.5寸液晶屏定制游戏机显示屏浏览次数:74

3.5寸液晶屏  320*240 横屏 IPS 亮度350 接口 24RGB interface 等等想了解加多的产品参数,可以联系我司业务员,去索要产品规格书,在里面有这一款产品的详细介绍.

邹先生(微信同号):15818552076

本司的3.5寸液晶屏 的应用领域也非常的多,可以应用到游戏机显示屏、工业医疗屏、车载屏等等,这一些产品上面,如你有需要也可以来我司大量的下单采购,我们价格有优势,源头工厂,货源稳定,质量好,服务好.

3.5寸液晶屏另外支持液晶屏定制开发,我们是专业做这一块业务的,如果你有其它的特殊的定制需求,也欢迎的联系我司.

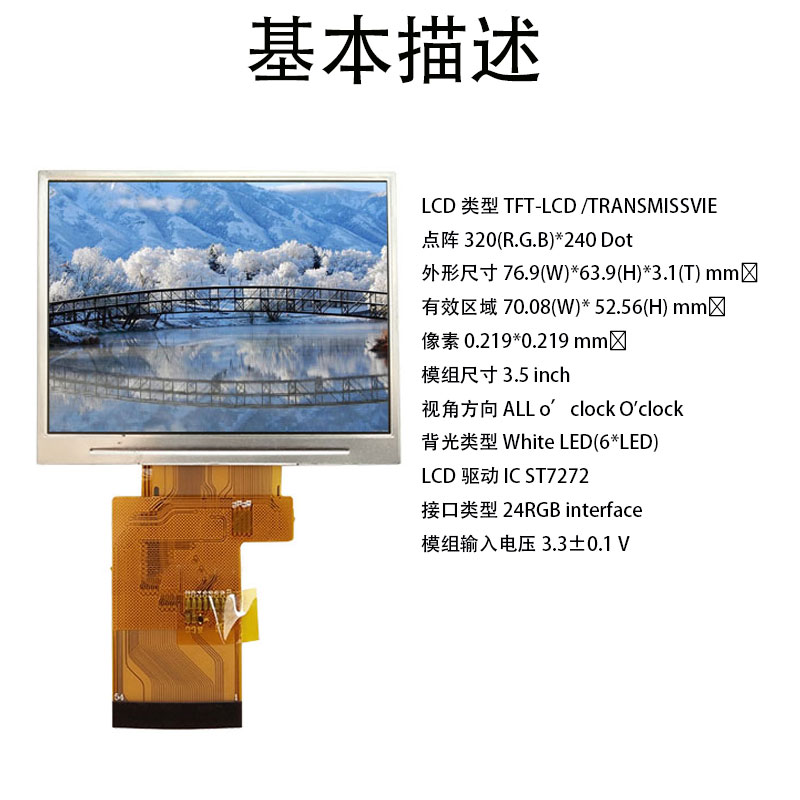

基本描述

型号: YX35033A

  • LCD 类型 TFT-LCD /TRANSMISSVIE
  • 点阵 320(R.G.B)*240 Dot

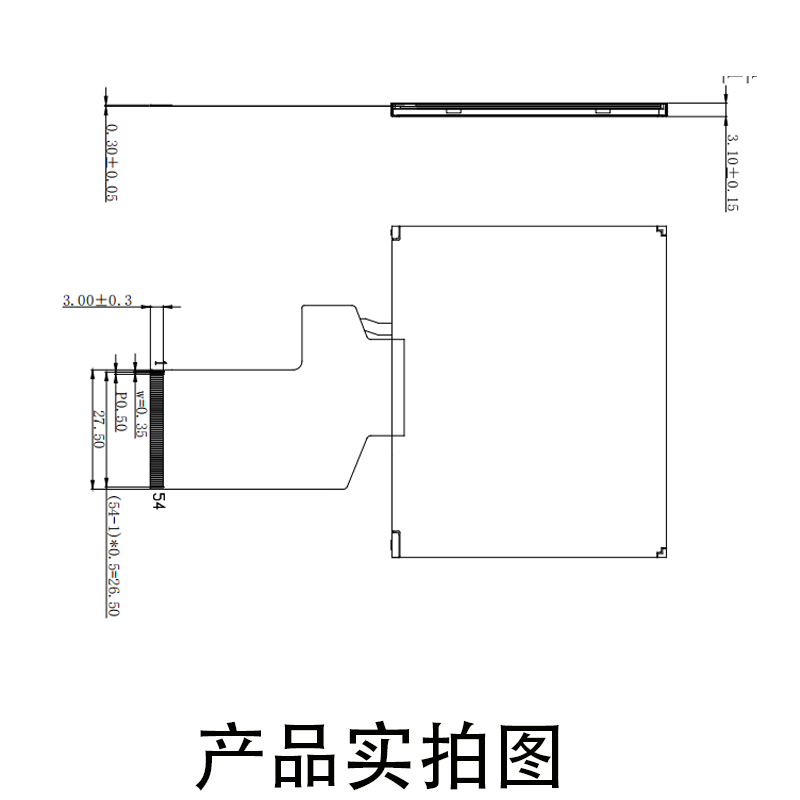

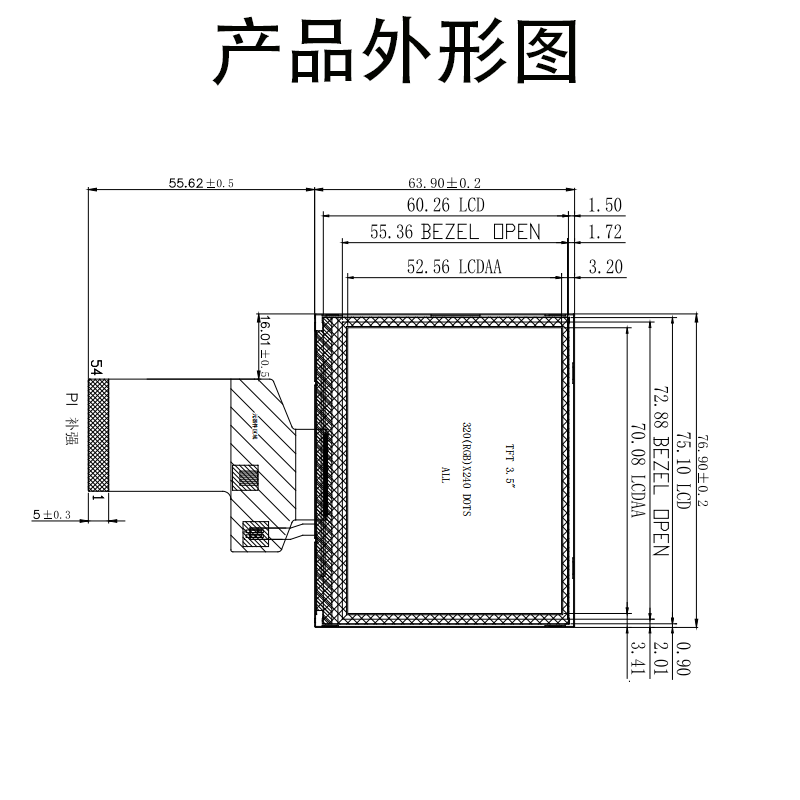

  • 外形尺寸 76.9(W)*63.9(H)*3.1(T) mm³
  • 有效区域 70.08(W)* 52.56(H) mm²
  • 像素 0.219*0.219 mm²
  • 模组尺寸 3.5 inch
  • 视角方向 ALL o’clock O’clock
  • 背光类型 White LED(6*LED)
  • LCD 驱动 IC ST7272
  • 接口类型 24RGB interface
  • 模组输入电压 3.3±0.1 V



接口定义

1 LED- Backlight LED Ground
2 LED- Backlight LED Ground
3 LED+ Backlight LED Power
4 LED+ Backlight LED Power
5 YU Touch Panel Pin
6 XL Touch Panel Pin
7 NC Not Use
8 /RESET Hardware Reset
9 SPENA SPI Interface Data Enable Signal
10 SPCLK SPI Interface Data Clock
11 SPDAT SPI Interface Data
12 B0 Blue Data Bit 0
13 B1 Blue Data Bit 1
14 B2 Blue Data Bit 2
15 B3 Blue Data Bit 3
16 B4 Blue Data Bit 4
17 B5 Blue Data Bit 5
18 B6 Blue Data Bit 6
19 B7 Blue Data Bit 7
20 G0 Green Data Bit0
21 G1 Green Data Bit1
22 G2 Green Data Bit2
23 G3 Green Data Bit3
24 G4 Green Data Bit4
25 G5 Green Data Bit5
26 G6 Green Data Bit6
27 G7 Green Data Bit7
28 R0 Red Data Bit0
29 R1 Red Data Bit1
30 R2 Red Data Bit2
31 R3 Red Data Bit3
32 R4 Red Data Bit4
33 R5 Red Data Bit5
34 R6 Red Data Bit6
35 R7 Red Data Bit7
