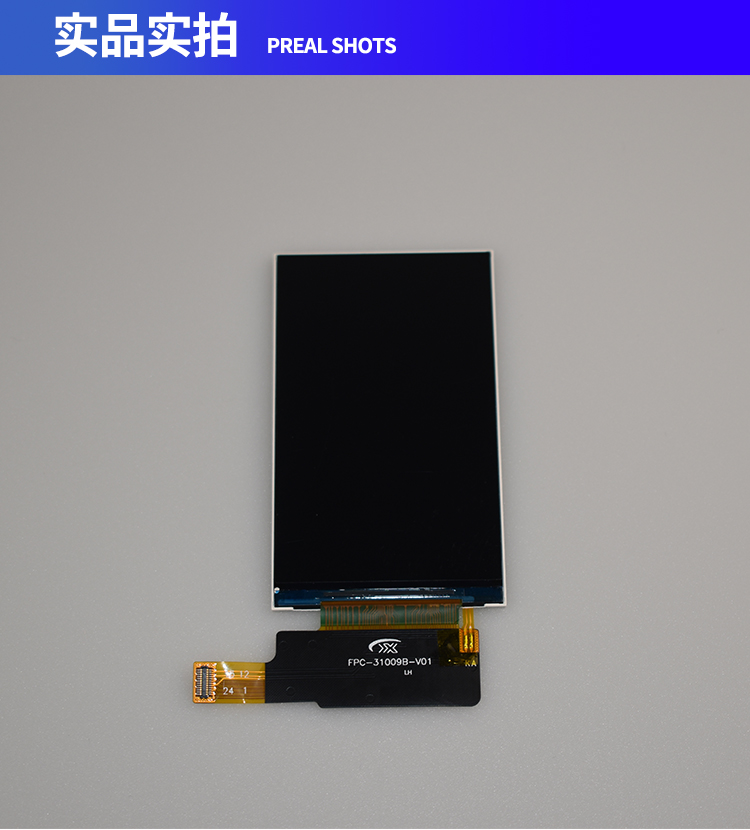

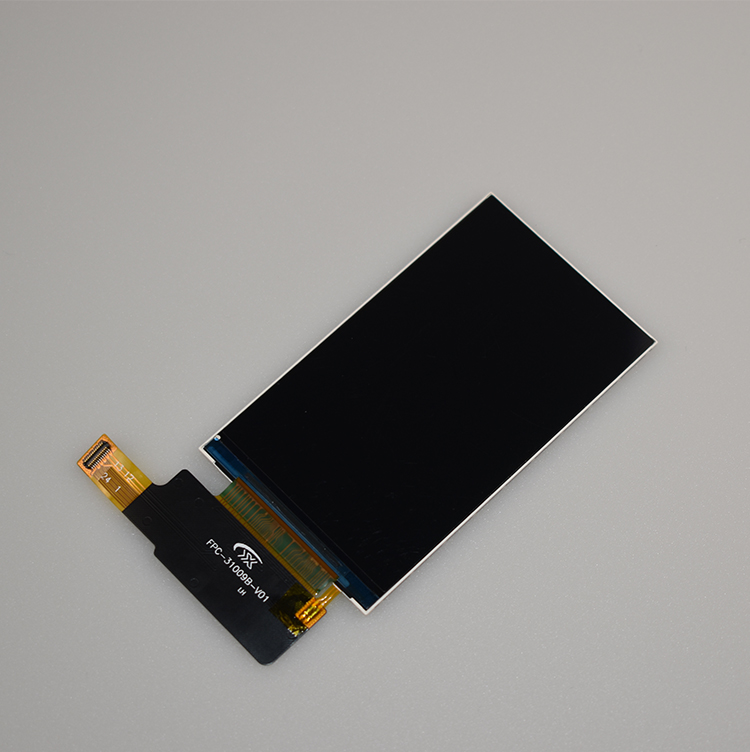

宇锡(Yousee)3.1寸480*800MiPi接口700NiT亮度阳光下可视,-40℃低温工作屏

宇锡(Yousee)3.1寸480*800MiPi接口700NiT亮度阳光下可视,-40℃低温工作屏

屏幕简介

有一类高端手持机,运用的场景非常特殊。触摸屏很有可能会有失灵的情况,比如淋雨,比如破损,比如特殊手套环境。这类手持机设计往往使用物理按键+电容触摸相结合。

这种手持机的屏幕要求尺寸在3寸左右(太大摆不下物理按键和单手操作),分辨率在480*800以上全视角。宇锡科技YX31009ACT就是最好的尺寸选择,最好的分辨率,最好的参数。

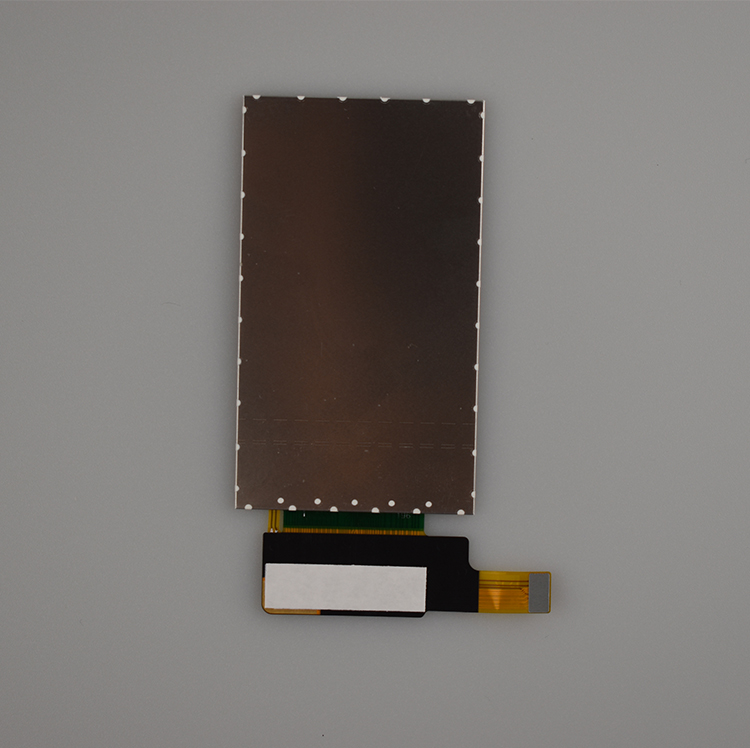

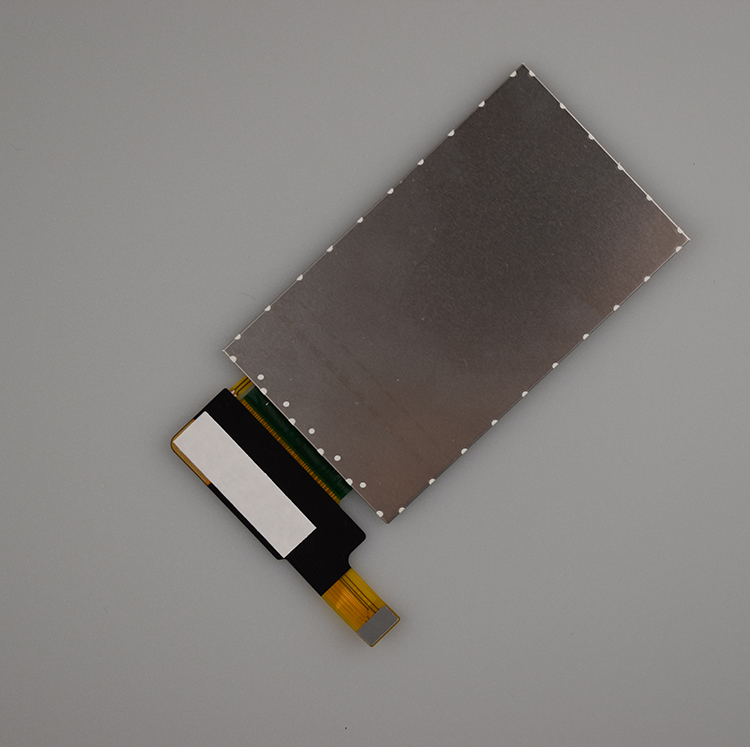

宇锡(Yousee)科技YX31009ACT型号屏幕配GFF彩虹盖板,全贴合。可以配合客户机器做防水。搭配ST7701S-G5屏幕驱动IC。触控IC使用的经典的GT1511Q。

本型号总成最大的特点是:

1.700NiT总成亮度,可以做到阳光下可视
2.本型号使用的特殊液晶,特殊膜才,特殊偏光片,特殊LED灯,可以做到-40℃正常工作。

宇锡(Yousee),为天马行空的智能化产品插上屏的翅膀。专注行业类液晶屏,触摸屏,屏蔽,加温液晶的研发和生产。J品液晶,民品工控液晶都有涉足。

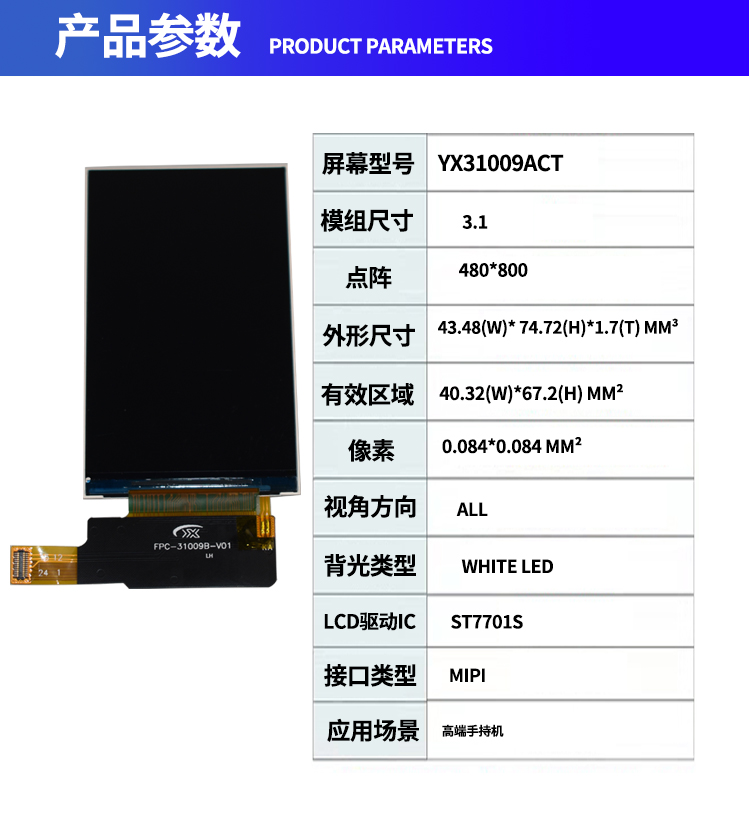

基本描述

LCD 类型 TFT-LCD
模组尺寸 3.1 inch
点阵 4800(RGB) * 800 Dot

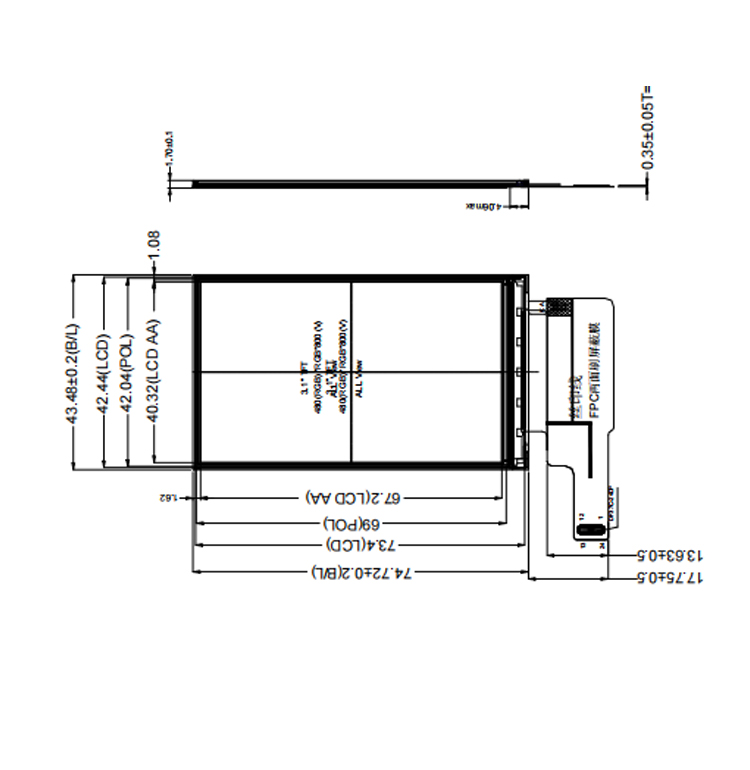

外形尺寸 43.48(W)* 74.72(H)*1.7(T) mm³
有效区域 40.32(W)*67.2(H) mm²
像素 0.084*0.084 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ST7701S
接口类型 MIPI interface

接口定义

1 IOVCC Power Supply 1.8V Voltage
2 IOVCC Power Supply 1.8V Voltage
3 GND System ground
4 GND System ground
5 VDD Power Supply 2.8V
6 VDD Power Supply 2.8V
7 GND System ground
8 GND System ground
9 LEDA LED Anode
10 LEDA LED Anode
11 LEDK LED Cathode
12 LEDK LED Cathode
13 TE Serve as a TE (Tearing Effect) output signal
14 RESET Reset input signal
15 GND System ground
16 D0P DSI-D0+ data signals
17 D0N DSI-D0- data signals
18 GND System ground
19 CLKP DSI-CLK+ clock signals
20 CLKN DSI-CLK- clock signals
21 GND System ground
22 D1N DSI-D1- data signals
23 D1P DSI-D1+ data signals
24 GDN System ground

屏幕描述
