宇锡2.95寸军工高低温屏

发布时间:2021/08/29 TFT LCD 浏览次数:71

【显示尺寸】:2.95寸
【分辨率】:1080 x 1200
【接口】:MIPI 4通道
【亮度】:300
【定制】:支持定制开发
【型号】: YX29503A



详细参数

带EMC屏蔽膜,触控Ic特殊稳定,屏幕可以过-40℃实验。我们公司专注各研究所军工显示总成8年时间。技术优秀,资源强大。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

产品应用

消费类电子产品

产品特点

1) 显示颜色˖16.7M (RGB x 8bits)
2) 显示尺寸2.95” 1080 x 1200
3) 像素排列˖子像素渲染
4) 接口˖MIPI 4通道
5) 驱动IC˖RM 67295
6) 频率:60Hz

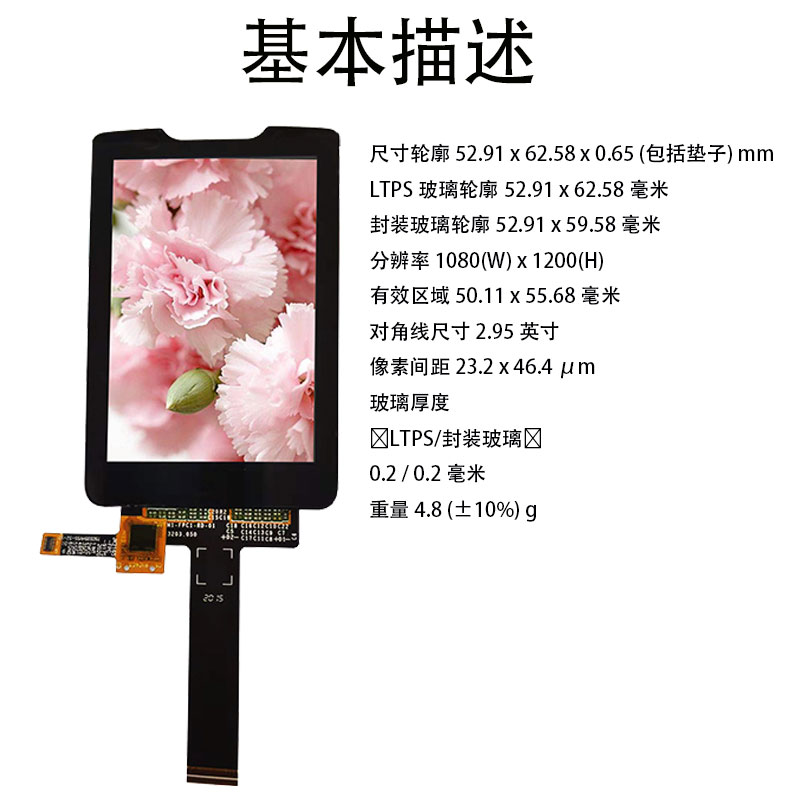

产品参数

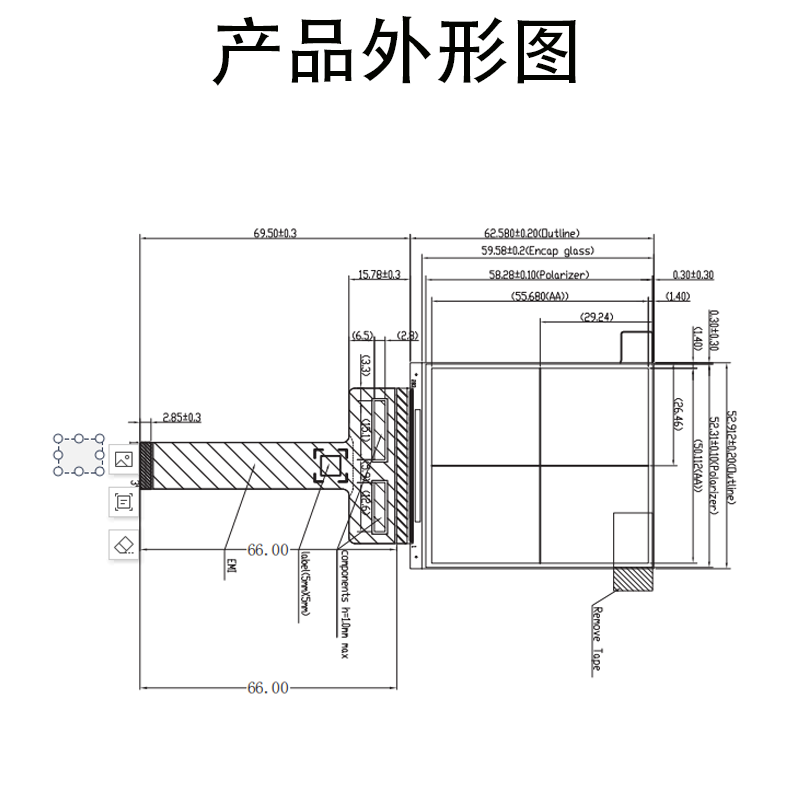

尺寸轮廓 52.91 x 62.58 x 0.65 (包括垫子) mm
LTPS 玻璃轮廓 52.91 x 62.58 毫米
封装玻璃轮廓 52.91 x 59.58 毫米
分辨率 1080(W) x 1200(H)
有效区域 50.11 x 55.68 毫米
对角线尺寸 2.95 英寸
像素间距 23.2 x 46.4 μm

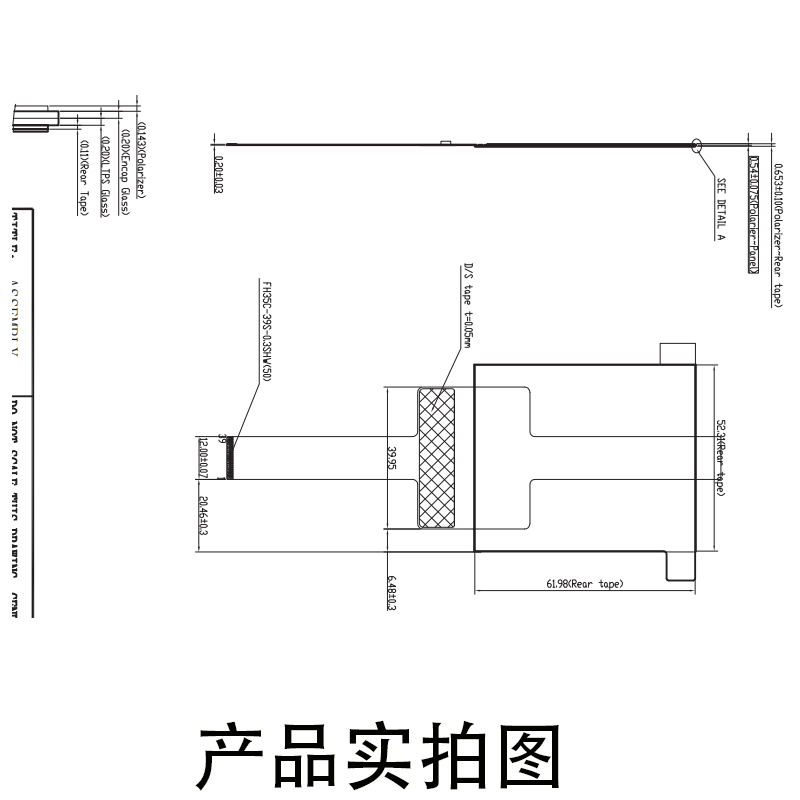

玻璃厚度
˄LTPS/封装玻璃˅
0.2 / 0.2 毫米
重量 4.8 (±10%) g

接口定义

1 ELVSS Power AMOLED power Negative
2 ELVSS Power AMOLED power Negative
3 ELVSS Power AMOLED power Negative
4 ELVDD Power AMOLED power Positive
5 ELVDD Power AMOLED power Positive
6 ELVDD Power AMOLED power Positive
7 GND Power The power ground
8 D2N Power MIPI DSI data2-
9 D2P O MIPI DSI data2+
10 GND I The power ground
11 D0N O MIPI DSI data0-
12 D0P I MIPI DSI data0+
13 GND Power The power ground
14 CLKN Power MIPI DSI clock-
15 CLKP Power MIPI DSI clock+
16 GND I/O The power ground
17 D1N Power MIPI DSI data1-
18 D1P I/O MIPI DSI data1+
19 GND I The power ground
20 D3N Power MIPI DSI data3-
P/N: YXA Version:  YX-RD-001-A 8/16
21 D3P Power MIPI DSI data3+
22 GND Power The power ground
23 VDDIO I Driver IC digital I/O supply
24 VDDIO I Driver IC digital I/O supply
25 VCI Power Driver IC analog supply
26 VCI Power Driver IC analog supply
27 RESX I This signal will reset the device and must be applied to
properly initialize the chip. Active low.
28 SWIRE O Power IC control pin
29 OLED_EN O Power IC enable
30 MTP Power Power supply for OTP.
Leave the pin to open when not in use.
31 GND I/O The power ground
32 VSP Power Power supply for Analog system
33 VSP Power Power supply for Analog system
34 ELVDD Power AMOLED power Positive
35 ELVDD Power AMOLED power Positive
36 ELVDD Power AMOLED power Positive
37 ELVSS Power AMOLED power Negative
38 ELVSS Power AMOLED power Negative
39 ELVSS Power AMOLED power Negative
