3.92寸液晶屏320*320 SPI MUC主控 驱动IC ST7796S 10pin

发布时间:2021/09/12 TFT LCD 浏览次数:39

商品原价99元样品价80元

【显示尺寸】:3.92寸液晶屏
【分辨率】:320 x 320
【接口】:MCU(SPI)
【亮度】:350
【引脚】: 10pin
【定制】:支持定制开发
【型号】:YX40014

详细参数

产品简介

3.92寸相关信息:
1、接口优势MCU(SPI)兼容RGB接口,MUC主控比RGB便宜。
2、单价优势,
3、BOM成本优势,RGB需要加的转接板,MCU不需要。
4、结构优势,4寸的在一少部分86盒模具上有点紧,我们3.92略小一点,洽好。
5、信号接口:SPI&MCU&RGB。
6、IC优势,我们3.92可用
正常情况下主控芯片MCU接口比RGB接口的IC要便宜很多。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

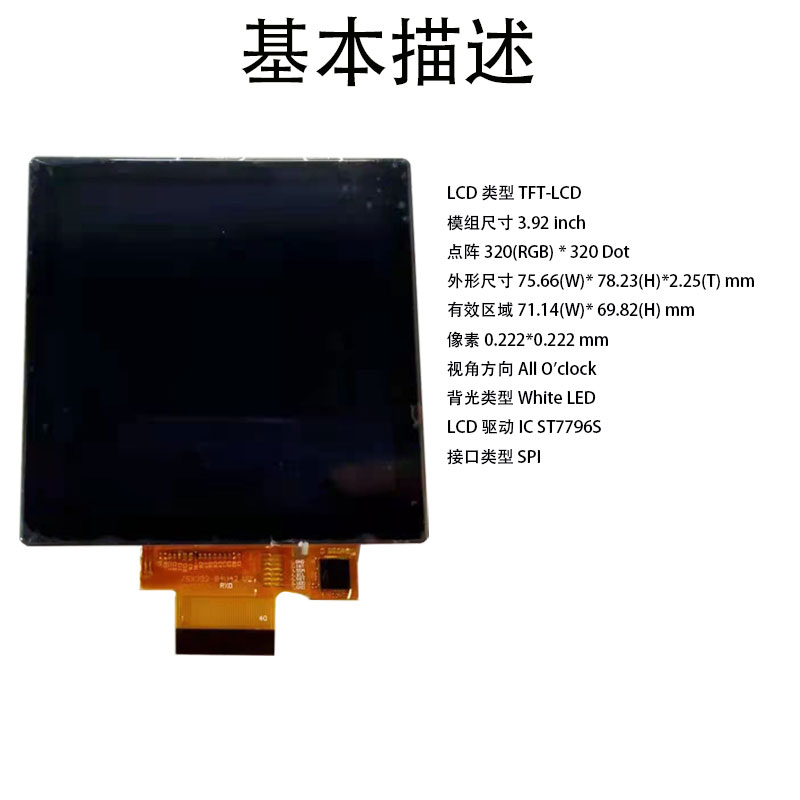

基本参数

LCD 类型 TFT-LCD /TRANSMISSIVE – Module size
模组尺寸 3.92 inch
点阵 320(RGB) * 320 Dot

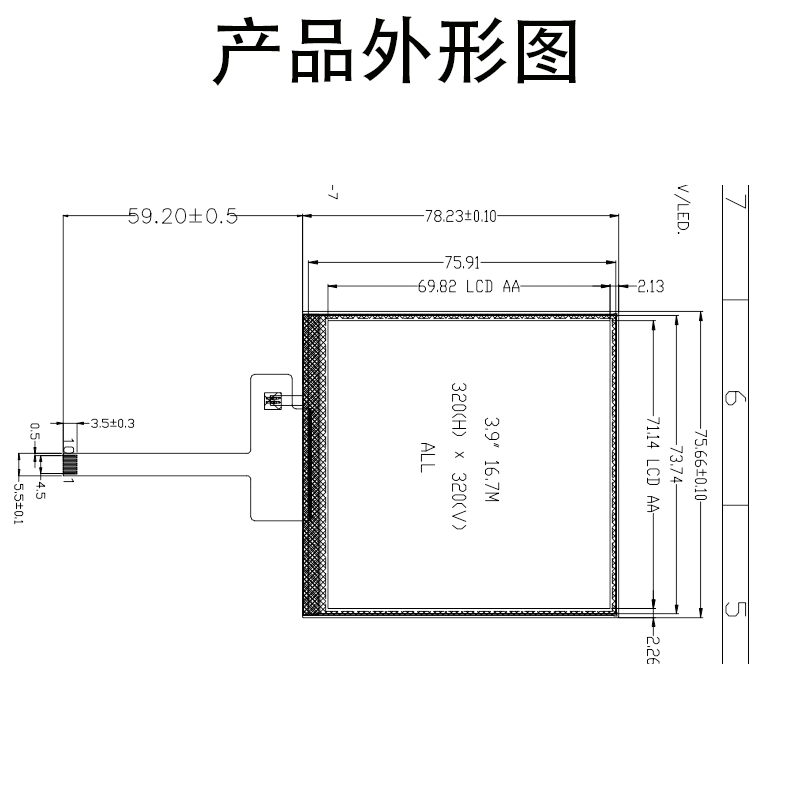

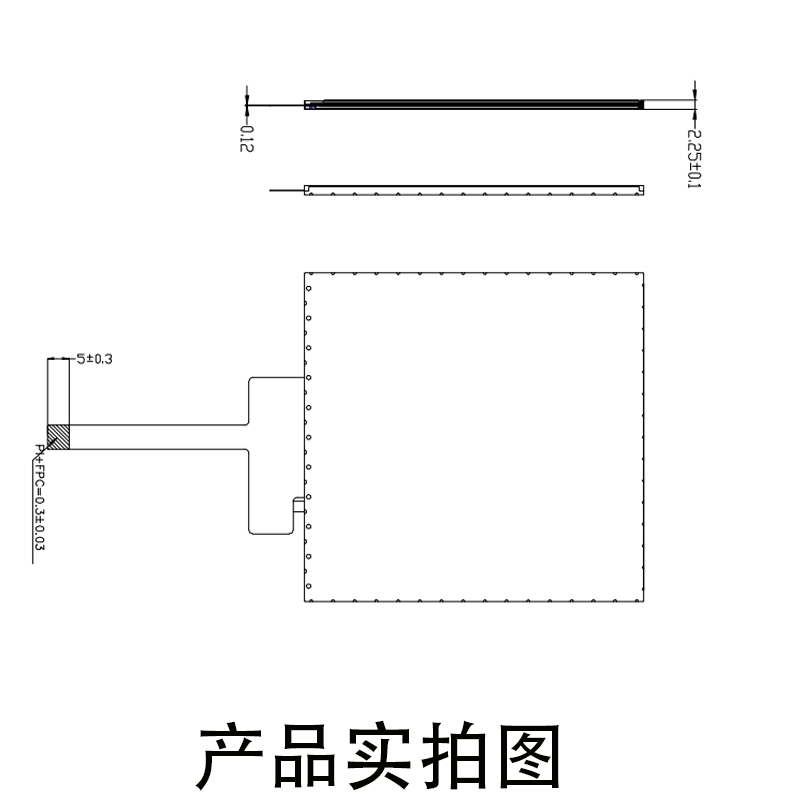

外形尺寸 75.66(W)* 78.23(H)*2.25(T) mm³
有效区域 71.14(W)* 69.82(H) mm²
像素 0.222*0.222 mm²
视角方向 All O’clock
背光类型 White LED
LCD 驱动 IC ST7796S
接口类型 SPI

接口定义

1 GND System ground
2 RS Data or command select pin. “H”: Date, “L”:
Command.
3 CS Chip Selected (“Low” is enable)
4 SCLK Serial interface Clock input
5 SDI Serial data input/output PIN
6 RESET Reset Signal pin (“Low” is enable)
7 VCC Power supply(2.8)
8 VSS System ground
9 LEDA Backlight LED Athode.
10 LEDK Backlight LED Cathode.
