1.9寸液晶屏170(RGB) * 320 IPS 小显示屏翻译笔屏

.9寸液晶屏170(RGB)

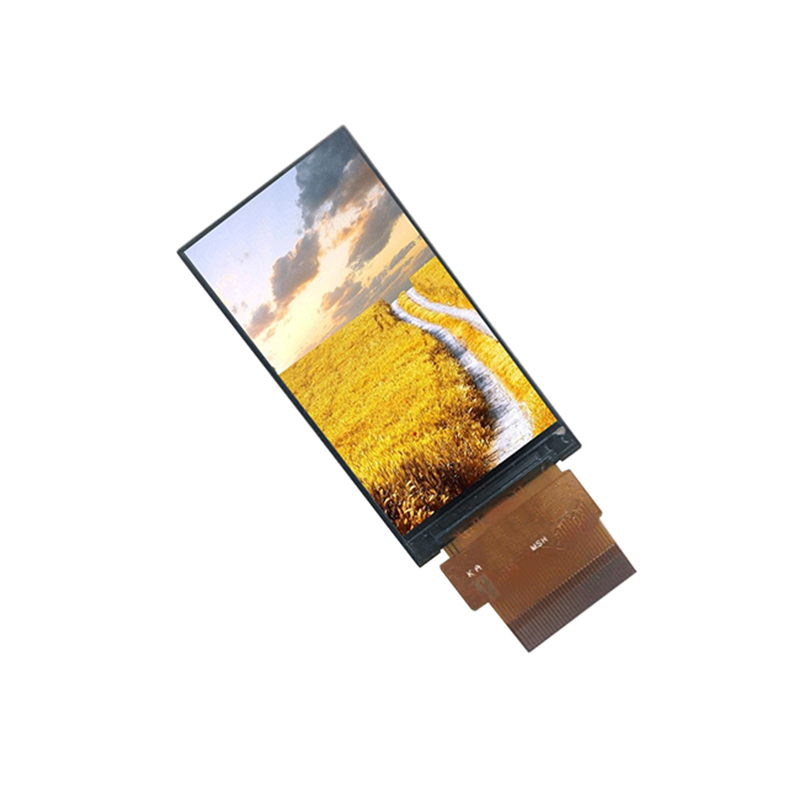

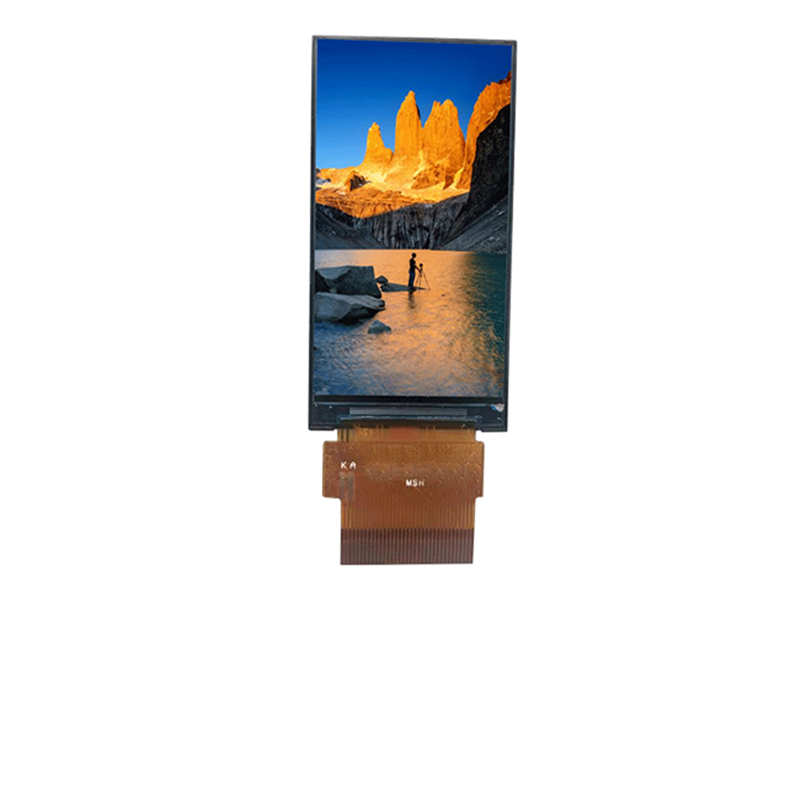

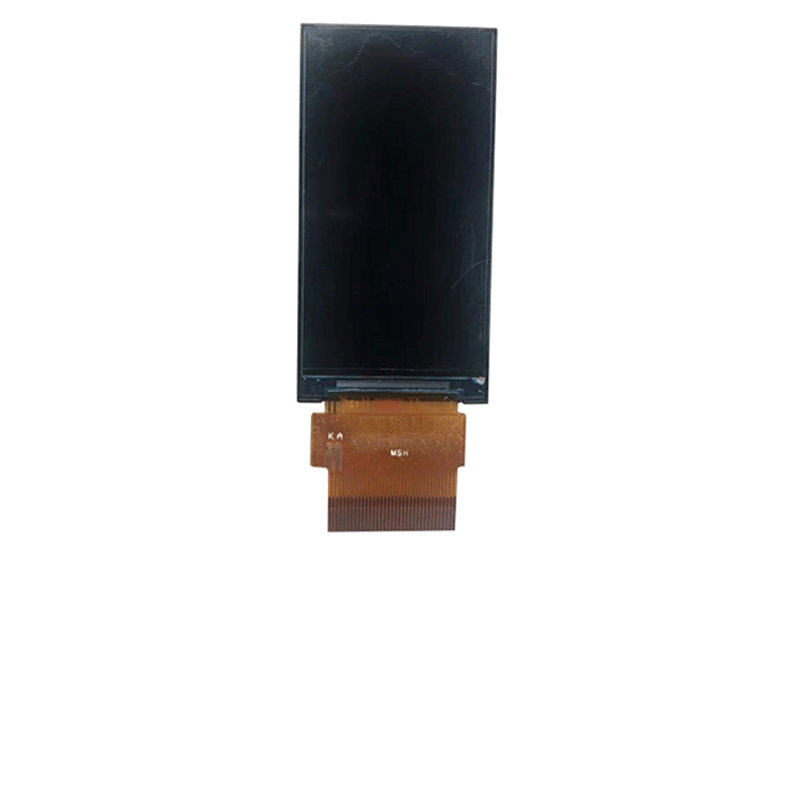

这是一款1.9寸液晶屏,是我们公司的自研发产品之一,分辨率 170(RGB) * 320 IPS ,小显示屏,适用于翻译笔屏、智能小家电屏等等之类的小电子产品上面,都可以看到它的身影.

我们宇锡公司支持1.9寸液晶屏定制,可以提供这一方面的服务,如果你有液晶屏的定制需求,可以提出来,我们可以定做.

宇锡公司有专业的软硬件研发团队,为客户提供优良的显示解决方案!显示屏有很多种我们为您选择性价比高的!

产品检测出货,部分客户产品老化出货!欢迎来公司现场指导参观

基本描述

LCD 类型 IPS TFT-LCD
点阵 170(RGB) * 320

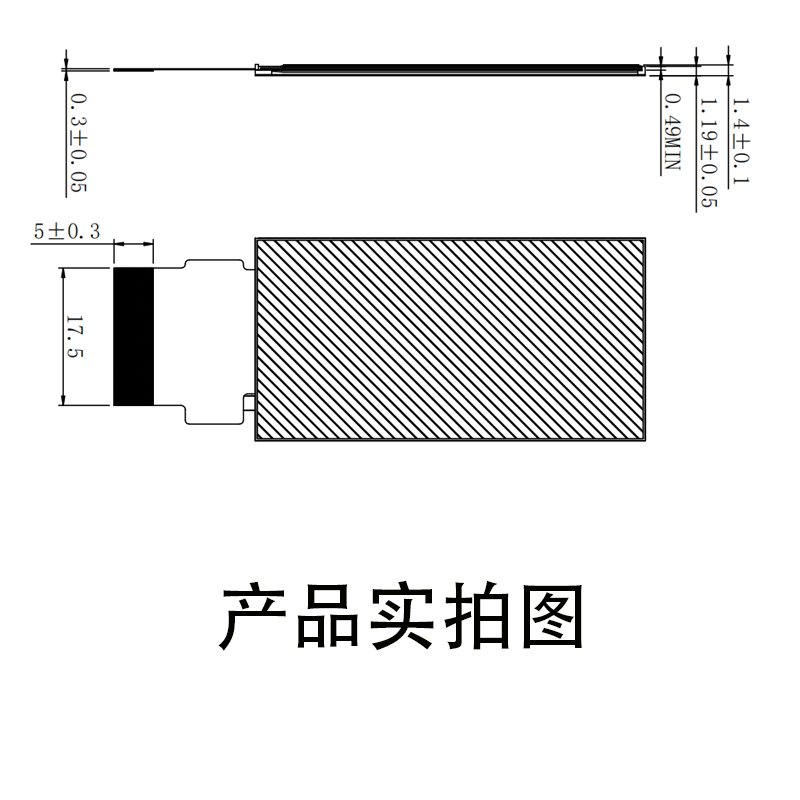

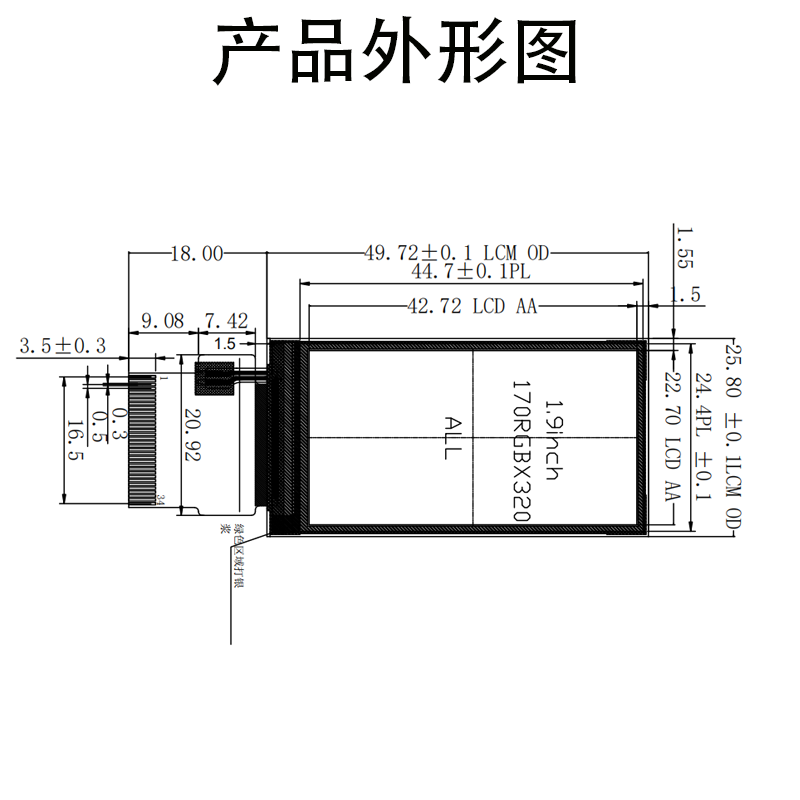

外形尺寸 25.8(W)* 49.72(H)*1.4 (T)
有效区域 22.7 (W)* 42.72 (H)
像素 0.1335*0.1335
模组尺寸 1.9 inch
视角方向 ALL O’clock
LCD 驱动 IC ST7789V –
接口类型 3SPI+RGB interface

接口定义

NO PIN I/O Description
1 LED-K I LED Cathode
2 LED-A I LED Anode
3 VSS I Power Ground
4 VCC I Power Source
5 VSS I Power Ground
6 R02 I RED Data Signal (LSB)
7 R03 I RED Data Signal
8 R04 I RED Data Signal
9 R05 I RED Data Signal
10 R06 I RED Data Signal
11 R07 I RED Data Signal
12 G02 I GREEN Data Signal
13 G03 I GREEN Data Signal
14 G04 I GREEN Data Signal
15 G05 I GREEN Data Signal
16 G06 I GREEN Data Signal
17 G07 I GREEN Data Signal
18 B02 I BLUE Data Signal
19 B03 I BLUE Data Signal
20 B04 I BLUE Data Signal
21 B05 I BLUE Data Signal
22 B06 I BLUE Data Signal
23 B07 I BLUE Data Signal
24 VSS I Power Ground
25 DLCK I Clock Signal to Sample each date
26 NC I NC
27 HSYNC I Horizontal Synchronizing Signal
28 VSYNC I Vertical Synchronizing Signal
29 DE I Input Data enable control
30 VSS I Power Ground
