1.44寸液晶屏显示模组 128(RGB)×128 智能手表屏 医疗手环屏

发布时间:2021/07/31 TFT LCD 标签:1.44寸液晶屏智能手表屏浏览次数:58

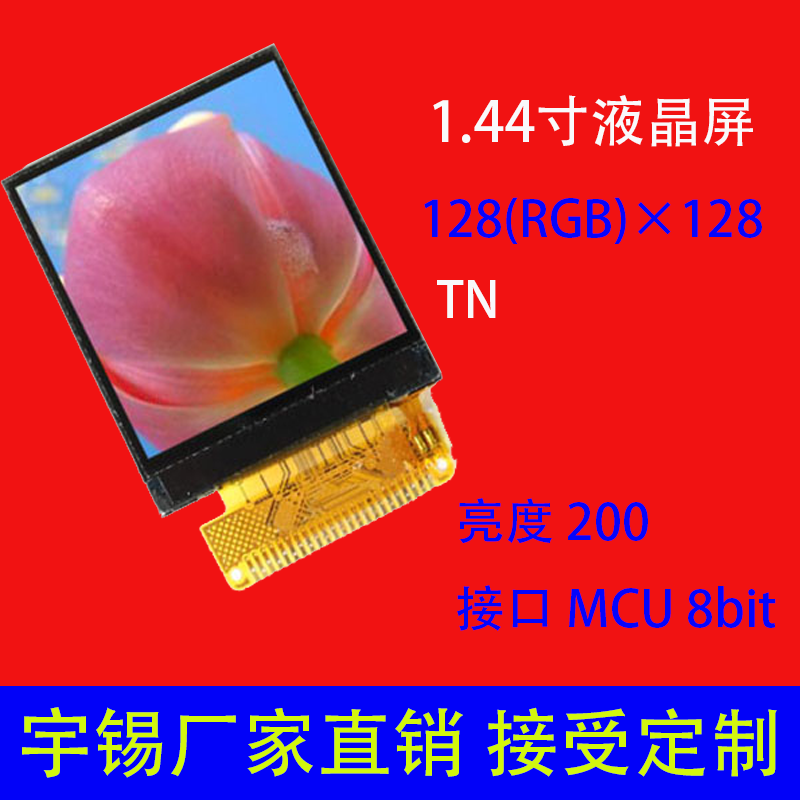

1.44寸液晶屏 128(RGB)×128 、亮度200、接口MCU 8bit等等想了解更多的参数,可以联系我司的业务员索要产品规格书,里面有详细的介绍.

邹先生(微信同号):15818552076

产品适用于:能手表屏 、医疗手环用屏 、电子烟显示屏模块等等电子产上面,都可以看到它的身影.

1.44寸液晶屏 小尺寸液晶屏,支持定制开发,有这方面需求可以联系我司,我们是专业做定制液晶屏的,可以免费报价.

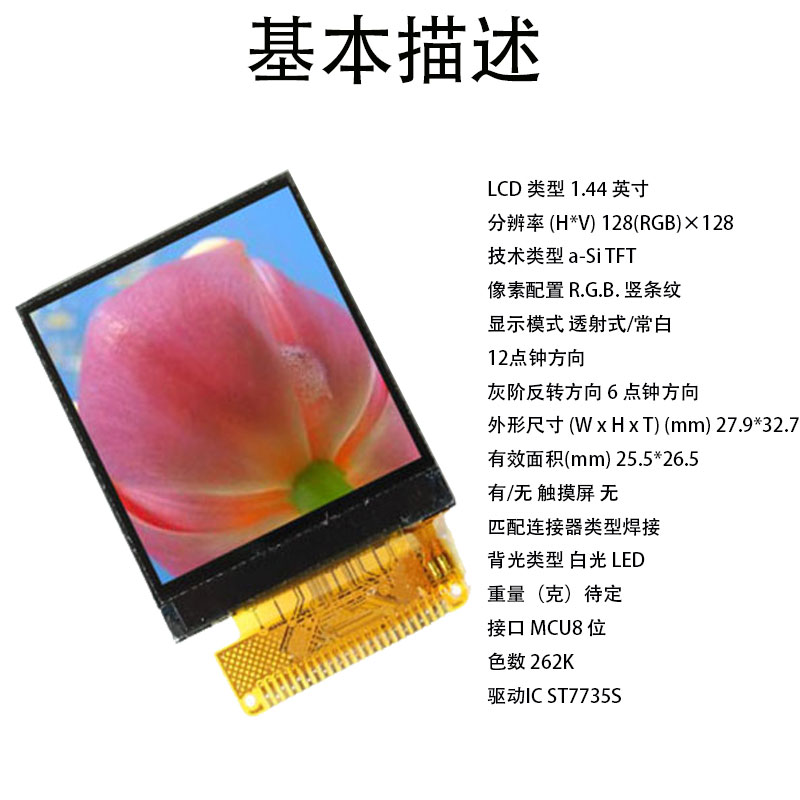

液晶屏参数

  • LCD 类型 1.44 英寸
  • 分辨率 (H*V) 128(RGB)×128
  • 技术类型 a-Si TFT
  • 像素配置 R.G.B. 竖条纹
  • 显示模式 透射式/常白
  • 12点钟方向
  • 灰阶反转方向 6 点钟方向
  • 外形尺寸 (W x H x T) (mm) 27.9*32.77*1.65
  • 有效面积(mm) 25.5*26.5
  • 有/无 触摸屏 无
  • 匹配连接器类型焊接
  • 背光类型 白光 LED
  • 重量(克)待定
  • 接口 MCU8 位
  • 色数 262K
  • 驱动IC ST7735S

引脚定义

1 YD I Touch Panel Down Input Signal
2 XL I Touch Panel left Input Signal
3 YU I Touch Panel UP Input Signal
4 XR I Touch Panel right Input Signal
5 IOVCC P Power Supply1.8V Voltage
6 GND P Power ground
7 VDD P Power Supply2.8V Voltage
8 DB7 I/O Display Data I/O
9 DB6 I/O Display Data I/O
10 DB5 I/O Display Data I/O
11 DB4 I/O Display Data I/O
12 DB3 I/O Display Data I/O
13 DB2 I/O Display Data I/O
14 DB1 I/O Display Data I/O
15 DB0 I/O Display Data I/O
16 /RD P Read strobe signal input pin
17 /WR I Write strobe signal input pin
18 RS I Register select signal
19 /RESET I LCM Reset input signal
20 /CS I Input pin for chip selection signal
21 BL-K I LED Cathode
22 BL-K I LED Cathode
23 BL-A I LED Anode
