宇锡3.5寸带热弯玻璃触摸屏幕总成，成功适配武警某装备

深圳宇锡屏厂，专注中国最高端运用场景的液晶屏模组研发&生产。

武警部队是国家武装力量的重要组成部分，承担维护国家安全和社会稳定的神圣使命，坚决贯彻中共中央、中央军委战略决策，加快武警部队信息化建设，提高现代条件下任务能力，是适应时代发展趋势的正确选择，是促进武警部队现代化的唯一途径。

武警装备液晶屏的运用也是深圳宇锡布局的高端场景之一。

深圳宇锡3.5寸 320*480分辨率，全视角屏幕。可以定制RGB或者MIPI接口。工作温度可以按照-20℃工作和-40℃工作两种工作温度出货。满足电磁兼容。深圳宇锡配置先进的全自动生产设备，贴合设备，检测设备。执念:产品就是人品！

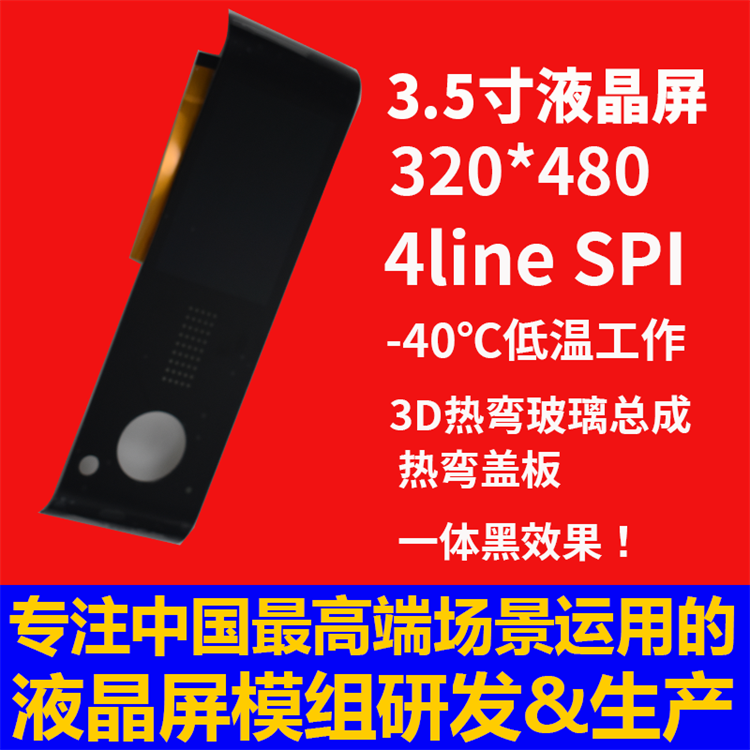

这款屏幕+触摸总成的亮点:触摸玻璃盖板是玻璃热弯，一体成型。这款总成屏幕和触摸贴合采用了一体黑工艺。在考虑了产品强度的前提，又满足了该款武警装备的炫酷，科技感十足。

深圳宇锡，专业承接各种特殊环境适应性的屏幕+触摸+屏蔽总成件的研发&生产。

基本描述

LCD 类型 TFT-LCD
点阵 320*(RGB) * 480 Dot
外形尺寸 59.36(W)* 199.08(H)*3.68(T) mm³
有效区域 48.96(W)* 73.44 (H) mm²
像素 0.153*0.153 mm²
模组尺寸 3.5 inch
视角方向 All view O’clock
背光类型 White LED(6*LED)
LCD 驱动 IC ST7796U
接口类型 4line SPI interface

接口定义

1 VCI Power Supply 2.8V
2 GND System ground
3 LEDA LED Anode
4 LEDK LED Cathode
5 GND System ground
6 SPI_DATA SPI interface input pin. 7 SPI_CLK This pin is used to be serial interface clock. 8 GND System ground
9 SPI_CS Chip selection pin
10 SPI_RS
Display data/command selection pin in 4-line serial
interface. 11 LCD_RST
-This signal will reset the device and it must be
applied to properly initialize the chip. 12 GND System ground
13 TP_3V3 TP Power Supply for Analog Circuits
14 TP_RST External Reset, Low is active
15 TP_INT External interrupt to the host
16 I2C_SCL I2C clock input
17 I2C_SDA I2C data input and output
18 GND System ground
