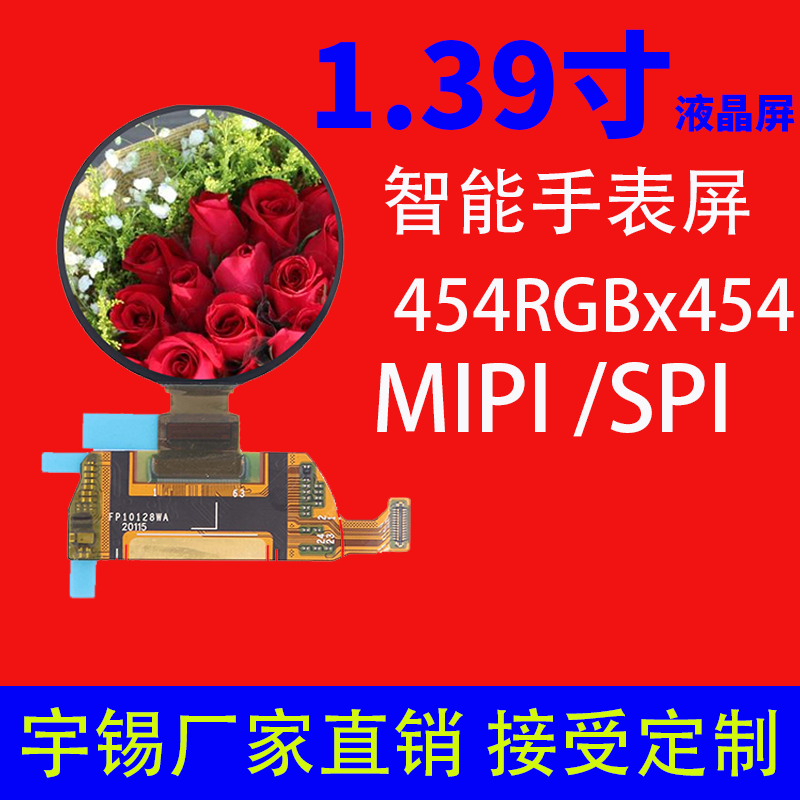

1.39寸液晶屏定制分辨率454×454 MIPI 适用于智能手表

发布时间:2021/08/27 TFT LCD 浏览次数:85

商品原价265元样品价135元

【显示尺寸】:1.39寸
【分辨率】:454RGBx454
【接口】:MIPI /SPI
【亮度】:350
【定制】:支持定制开
【型号】: YX1394AA61.A1

详细参数

1.39寸液晶屏 分辨率454×454 N/ A 亮度350 接口MIPI等等需要了解这一款显示屏更加多的参数,那么可以和我司的业务员进行对接.

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

我们可以去按照客户的要求进行液晶屏定制开发,支持排线,背光,亮度,分辨率、色彩等等这一些功能都是可以单独定制开发的,有需要的朋友欢迎打电话联系我司吧, 免费报价.

产品应用

智能手表

产品特点

1) 显示颜色:16.7M (RGB x 8bits)
2) 显示格式:1.39”(454RGBx454)
3) 像素排列:真实RGB排列
4) 接口:MIPI/SPI
5)驱动IC:RM69330

机械规格

外形尺寸 38.83(V) x 38.21(W) x 0.68(T) mm
LTPS 玻璃外形 38.83(V) x 38.21(W) mm
封装玻璃外形 φ38.21 mm
点数 454(W) x RGB x 454(H) 点
有效面积 φ35.412 mm
对角线尺寸 1.39 英寸
像素间距 78 x 78 μm
玻璃厚度 0.2 / 0.2 毫米
(LTPS/封装玻璃)
重量待定 g

电气规格

项目符号最小。 类型。 最大限度。
电池电源电压 Vbat 2.9 3.7 4.8 V
数字电源 VDDIO 1.65 1.8 1.95 V 参考

引脚定义

1 XRES I Device reset signal (0 : enable ; 1 : Disable)
2 VCI_EN I VCI enable signal
3 VPP – OTP
4 GND Power Ground
5TE O Synchronous signal output from panel to avoid
tearing effect
6 DSI_D0N I/O MIPI data negative signal
7 AM_SPI_CSX I SPI interface
8 DSI_D0P I/O MIPI data positive signal
9 AM_SPI_SCL I SPI interface
10 GND Power Ground
11 AM_SPI_DCX I SPI interface
12 DSI_CLKN I MIPI strobe negative signal
13 AM_SPI_SDI I/O SPI interface
14 DSI_CLKP I MIPI strobe positive signal
15 AM_SPI_SDO I/O SPI interface
16 GND Power Ground
17 ID(H) – ID high
18VDDIO Power Power supply for interface system except MIPI
interface
19 VBAT Power AMOLED power
20VDDIO Power Power supply for interface system except MIPI
interface
21 VBAT Power AMOLED power
22 VBAT Power AMOLED power
23 VBAT Power AMOLED power
24 VBAT Power AMOLED power

1.39
