宇锡(Yousee)科技11寸1728*2368,-40℃低温工作阳光下可视屏幕

宇锡(Yousee)科技11寸1728*2368,-40℃低温工作阳光下可视屏幕

深圳市宇锡(Yousee)科技专业研发生产各军种-40℃低温工作的,满足国军标电磁兼容的,阳光下可视的特种液晶显示屏及带触摸屏全贴合总成模组。包括,腕表,单兵手持,北斗三号通讯,大S手持,空突遥控,加固笔记本,指控装备,边海防系统,后勤保障装备,船载装备,航空航天,战支等智能装备,配套的液晶显示屏。深度定制,源头工厂,长期稳定供应。

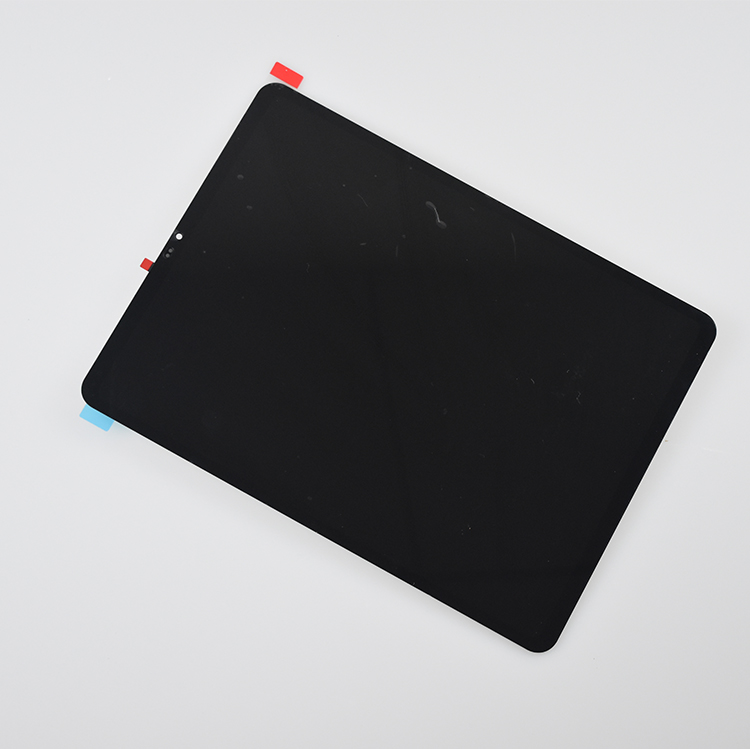

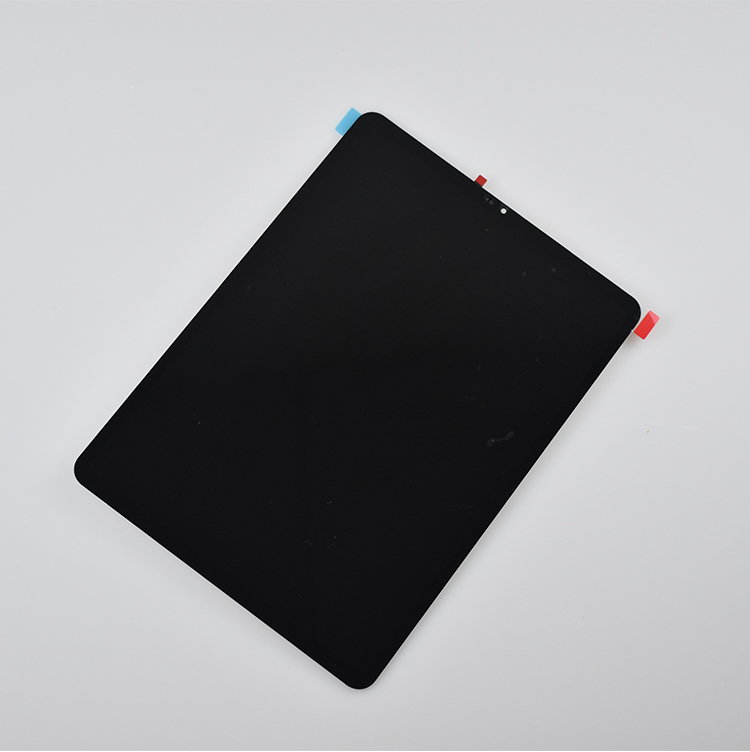

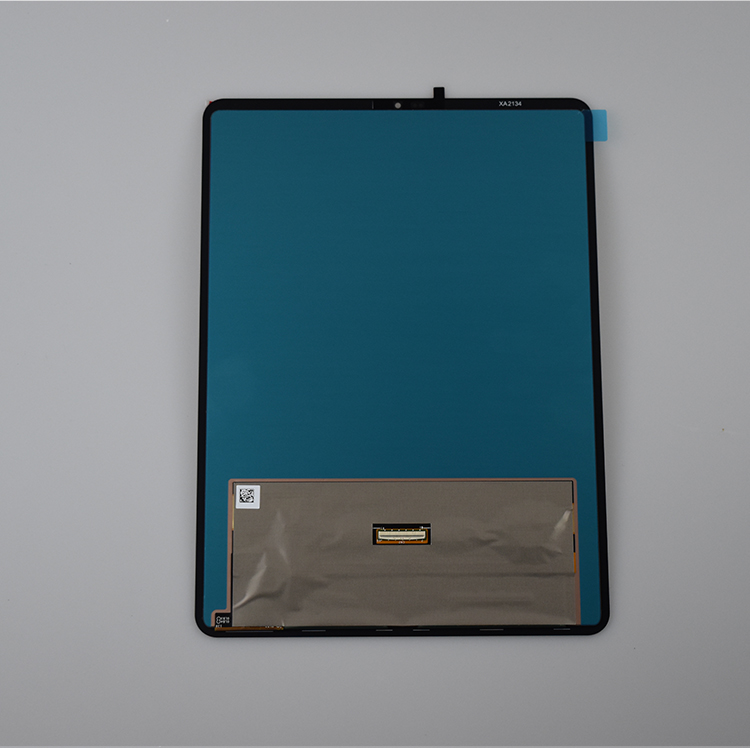

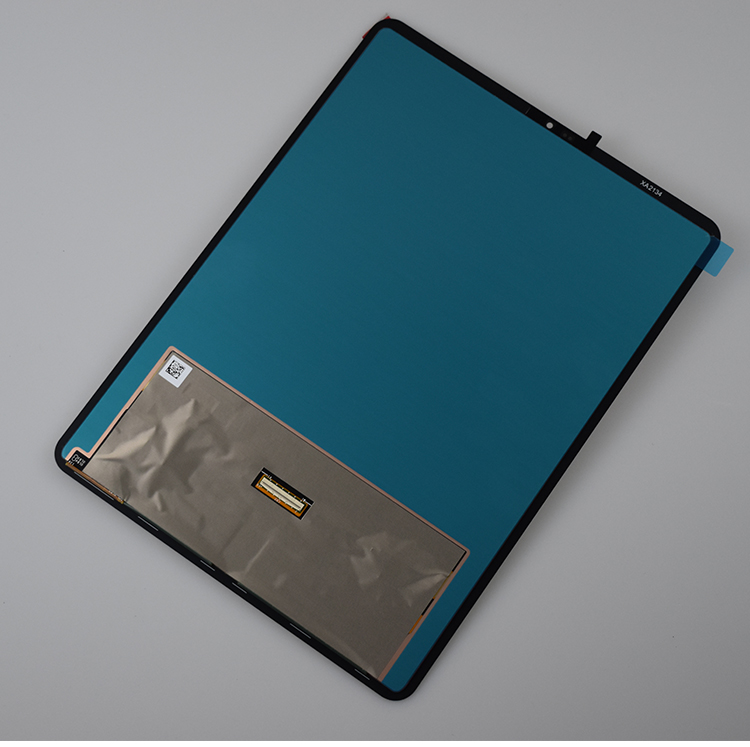

今天推荐的型号是:YXB00QBC74

11寸1728*2368分辨率,-40℃低温工作阳光下可视屏幕总成。在低温方面,该总成可以过-43℃低温工作测试。在屏蔽方面可以达到国军标电磁兼容,目前我司成熟量产的屏蔽膜有两种,一种是金属网格屏蔽膜,一种是ITO屏蔽膜。金属网格屏蔽膜,性能可靠性稳定,屏蔽效能好,百分之95的项目的首选,缺点是显示的清晰度不够。ITO膜的优点是,显示清晰。缺点是屏蔽效能差一些,而且在可靠性实验中容易氧化。

TP的盖板可以用旭硝子的,也可以用康宁的。使用蓝宝石的盖板玻璃,可以过基地沙尘实验。如果配备屏蔽玻璃,可以用于装车的场景,过25KV静电测试。

宇锡(Yousee)科技虽然是全国首家技术老大是博士的屏厂,但是我们依然是学习的团队。愿意在客户特殊运用场景中,需要的屏幕参数不断学习。达到客户的要求。

宇锡(Yousee)科技产品价值观是:产品就是人品。

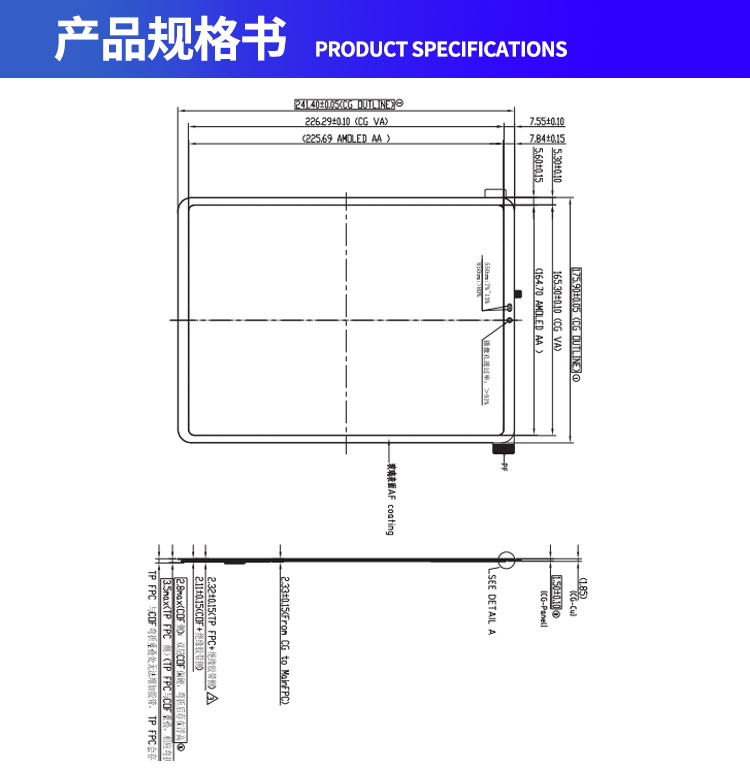

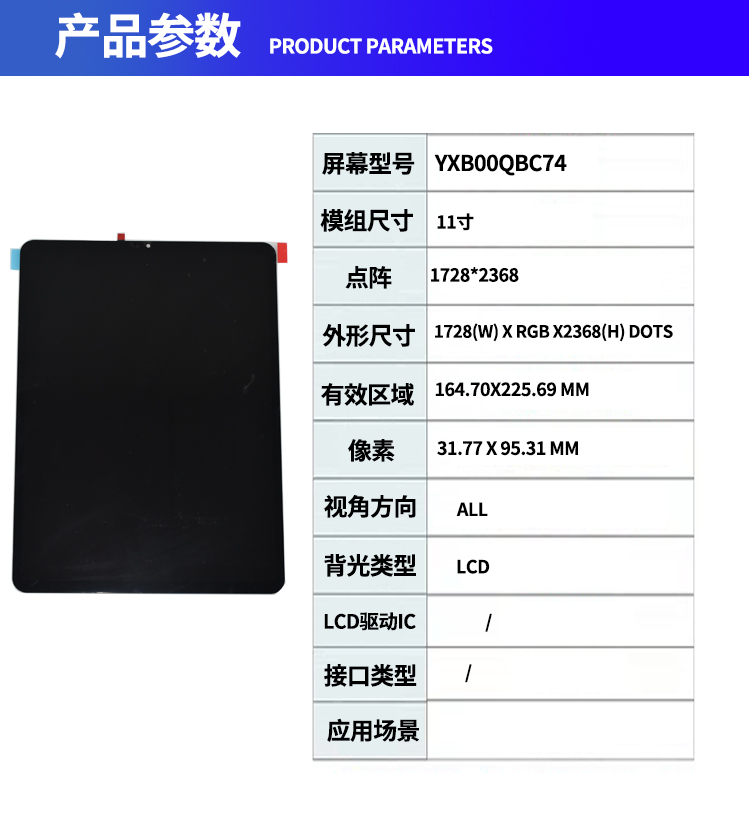

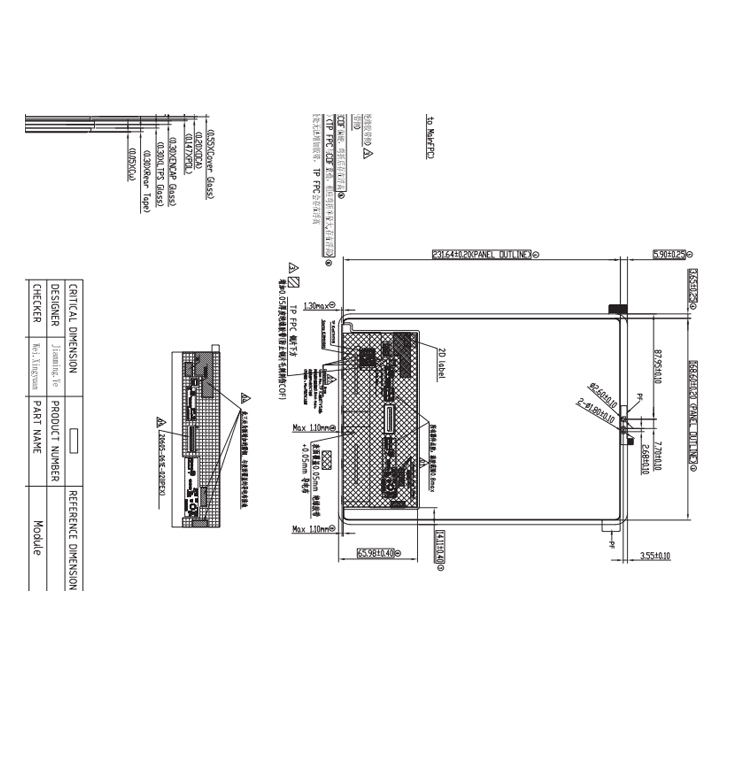

屏幕参数

Item Specification unit
Cover Lens outline mm
LTPS Glass outline 168.60×231.64 mm
Encapsulation Glass outline 168.60×230.31 mm
Number of dots 1728(W) x RGB x2368(H) dots
Active area 164.70×225.69 mm
Diagonal size 11.00 inch
Pixel pitch 31.77 x 95.31 μm
Glass thickness
LTPS/Encap. glass/Cover Lens˅
0.3/ 0.3 / 0.55 mm
Weight 150g +/-10% g

引脚定义

1 Vbat Power Analog Power for Power IC
2 Vbat Power Analog Power for Power IC
3 Vbat Power Analog Power for Power IC
4 Vbat Power Analog Power for Power IC
5 Vbat Power Analog Power for Power IC
6 Vbat Power Analog Power for Power IC
7 Vbat Power Analog Power for Power IC
8 Vbat Power Analog Power for Power IC
9 Vbat Power Analog Power for Power IC
10 Vbat Power Analog Power for Power IC
11 GND Power The power ground
12 GND Power The power ground
13 GND Power The power ground
14 GND Power The power ground
15 GND Power The power ground
16 VDDI Power Digital power for Driver IC
17 VDDI Power Digital power for Driver IC
18 GND Power The power ground
19 VCI Power Analog power for Driver IC
20 GND Power The power ground
21 MTP_PWR_L Power Analog power for Driver IC MTP
22 RESX I Display RESET. Active low.
23 PCD_L O Panel Crack Detection
24 TE_L O Feed Back From Driver IC for synchronism
25 GND Power The power ground
26 MIPI_D0P_L I/O L-port MIPI DSI data0+ for Master IC
27 MIPI_D0N_L I/O L-port MIPI DSI data0- for Master IC
28 GND Power The power ground
29 MIPI_D1P_L I/O L-port MIPI DSI data1+ for Master IC
30 MIPI_D1N_L I/O L-port MIPI DSI data1- for Master IC
31 GND Power
32 MIPI_CLKP_L
33 MIPI_CLKN_L
34 GND
35 MIPI_D2P_L I/O L-port MIPI DSI data2+ for Master IC
36 MIPI_D2N_L I/O
37 GND
38 MIPI_D3P_L
39 MIPI_D3N_L
40 GND Power The power ground
41 MIPI_D0P_R I/O R-port MIPI DSI data0+ for Slave IC
42 MIPI_D0N_R I/O R-port MIPI DSI data0- for Slave IC
43 GND Power
44 MIPI_D1P_RI/O
45 MIPI_D1N_R I/O R-port MIPI DSI data1- for Slave IC
46 GND Power The power ground
47 MIPI_CLKP_R I/O R-port MIPI DSI Clock+ for Slave IC
48 MIPI_CLKN_R I/O R-port MIPI DSI Clock- for Slave IC
49 GND Power The power ground
50 MIPI_D2P_R I/O R-port MIPI DSI data2+ for Slave IC
51 MIPI_D2N_R I/O R-port MIPI DSI data2- for Slave IC
52 GND Power The power ground
53 MIPI_D3P_R I/O R-port MIPI DSI data3+ for Slave IC
54 MIPI_D3N_R I/O R-port MIPI DSI data3- for Slave IC
55 GND Power The power ground
56 TP_AVDD P Analog Power for TSP
57 TP_INT I/O State change interrupt for TSP
58 TP_SCL I Serial interface Clock for TSP
59 TP_RST I Active low, RESET the Touch IC
60 TP_SDA I/O Serial interface Data for TSP
61 GND Power The power ground
