液晶屏背光模组原理及介绍

在现实的生活当中,我看到很多的电子产品,有一些产品都是需要使用到LCD液晶屏的,比如:这一个军事上面的飞机,那一个导航仪那一个屏幕就是使用LCD液晶屏的做的,而这一个液晶屏里面的一个重要的部件,就是液晶屏背光模组,我们常常简称它之为背光,因为液晶屏他本身来说,它是不会发光的,所以就必须要使用到这一个液晶屏背光模组他才会发光,不然就看不到图像的。

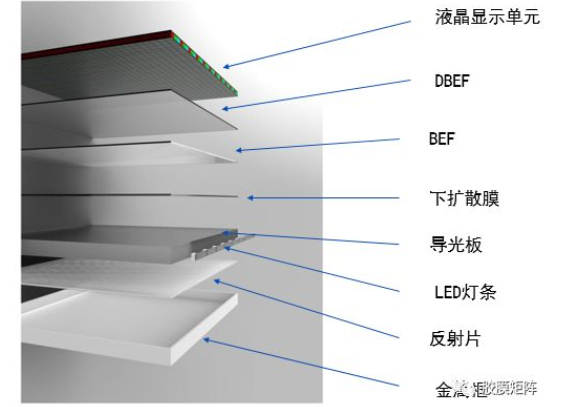

很多的人使用这一个液晶屏背光模组,可能不知道他的原理是什么?如下图这一个张图片,就是这一个液晶屏的一些简单组成部分,有以下这一些液晶显示单元、DBEF、BEF、下扩散膜、导光板、LED灯条、反射片、金属框,主要就是由我列出来的这一些产品组成的。

像这一些原材料在深圳都是到处都有,很容易都是可以找得到的,有一些材料可能有所不同,但是它的这一个核心的原理是不变的,千变万变不离其宗。

液晶屏背光模组原理

下面就一一的给你去分享一下这一个液晶屏的背光模组里面的一些元部件,让你对他们有一个更加精准的了解。

1、LED灯条

我记得很久的时候,那个时候科技还不是很发达,这一个屏幕里面是去使用CCFL灯管,直到后来这一个科学家们发明了这一个LED灯,后来就把这一个CCFL灯管给淘汰了,这一个淘汰的原因也是很简单,那就是这一个CCFL灯管缺点有很多,很吃电,而这一个LED灯条优点就很明显了,他里面有非常多的它有寿命长,还有就是非常的少电等等。

而这一个LED灯板又分为2种分别是直下式灯源,另一种则是侧边式LED灯源,目前使用最多的就是侧边式,直射式灯条使用的企业比较的小。

2、导光板

这一个LED的导光板的作用主要是到来进行一个导光的,这一个导光板的这一个边缘他的这一个是像一个锯齿状的,这样才能通过这一个侧的边缘把这一个光导入到导光板的内部。

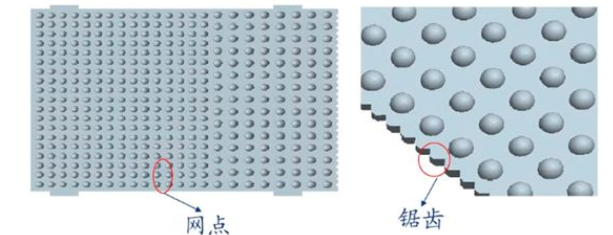

如下图:下面是这导光板的结构

导光板

3、反射膜

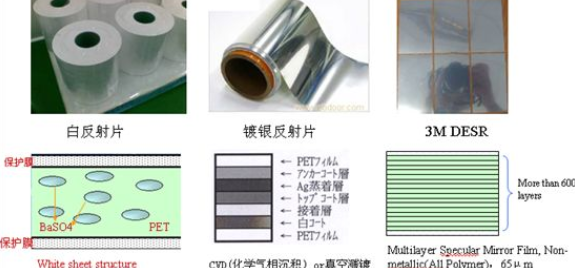

当这一个导光 板上面的光出来之后,他的光大部分都是会往上面照射的,但是也会有少量的光会往下面去照射,所以这样的话就会造成了这一个光源的浪费,为了造这一个导光板上面的光给全部的充分的进行一个利用所以在需要在LED灯条下面在去增加一片反射膜,这一个膜外形如下:

反射膜

4、扩散片

当这一个导光板的灯反射出来之后,接下来就进入了这一个扩散片,这一个扩散片,主要的作可它可以去奖导光板上面的这一个点点的光,这一些模糊光,对这一光进行一个更加的均匀,还有就是这个一个扩散片它也可以去消除什么什么牛顿环等等这一些干涉条纹。

5、BEF增亮膜

这一个BEF增亮膜主要的作用就是去有效的去降低,这一个个LED灯源的这一个能量的这一需求,把这一些光往进行个个再次的利用,这一个膜可以节省一个电量,还有就是增加电子产品的续航能力等等这一些好处。

6、DBEF

这一个DBEF,它的一个中文的简称又称之为反射式偏光增亮膜,这一个东西的技术含量也是非常高的哦,它人作用主要增加这一个光能量的更加充分的一处利用用,还有另一个就是增加亮度的效果。

关于这一个液晶屏背光模组原理就给介绍到这里了,主要是上面介绍的6个部分组成的。
