tft模组是什么? tft模组产品工艺流程

tft模组是一种液晶显示屏,TFT又称之为薄膜晶体管一个简单的书写,tft模组液晶显示屏它是可以去应用到各种各样的一些电子产品上面,只要需要屏的电子产品,都是可以去使用到tft模组液晶显示屏,比如:手机、电脑、笔记本、POS机、儿童手表、导航仪等等这一些产品。

tft模组液晶屏上面都是集有非常多细小的像素在上面的,通过一些薄膜晶体管来进行一个驱动像素,就可以去显示图像出来了,TFT 它有非常多的优点,高响应的速度 、高对比度等等,这一些优化,所以在工业上面得到了广泛的应用。

tft模组它的组成部分

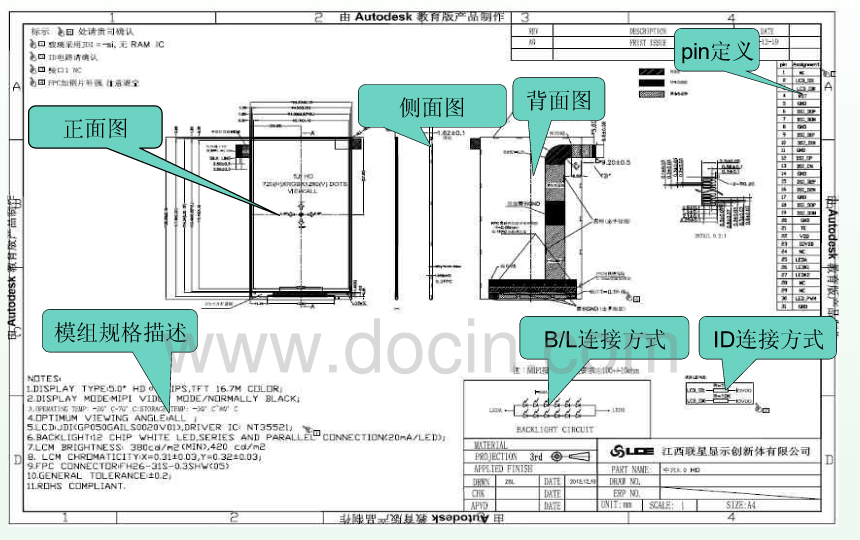

如下图:是TFT LCM 显示模组

tft模组是什么

TFT模组他是通过ACF将IC、FPC连接到TFT玻璃上,然后在玻璃的正反面加上偏光片组成。

主要的部件有:TFT-LCD显示屏、IC、FPC(带SMT)、ACF、偏光片

下面简单的去介绍一下这一些材料的一些作用

TFT-LCD液晶屏示屏:这一种产品主要是用来显画面的,可以用眼睛去看得到。

偏光片:这一个偏光片主要是用来辅助显示画面,假如没有了偏光片的话,这一个TFT-LCD液晶屏示屏它是显示不了画面的,一个屏里面一共有两片偏光片,它是紧贴在液晶屏幕前面和后面的,这一个偏光片它的它也是非常的薄大约在1MM左右。

IC显示屏驱动PCB板:这一个驱动的电路他是由一个主控的芯片和周边的电路,和通过的液晶显示器进行一个互联连接,我们通过输入信号到这一个驱动电路里面后在通过IC显示屏驱动PCB板进行一个处理,从模拟信号到数字信号的一个转换,从而去驱动液晶屏显示图像。

ACF异方性导电膜:这一种膜的主要作用就是让IC晶片与PCB基板两者之间的一个电极进行去通过,在去保证这一个IC晶片与基板通电的过程当中,又不能形成短路的一个目的。

水胶:这一个主要的作用就是用来保护玻璃的一个端子和线路板,是属于一种制程的材料。

FPCA软性线路板组:FPCA它又称之为一种软性的电路板,它的制作难度和成本是高于那一种硬性的PCB基板的,一般像一些比较的精密一些电路上面它是会使用到主这一种些FPCA软性线路板,可以弯折性,比如一手机屏幕就是需要使用到这一种软板。

BLU背光模组:我们的TFT-LCD液晶屏它本身是发不了光的,所以需要我们一个背光,它才能去显示一个图像,它不像oled液晶显示屏,这一种屏它是可以自己进行一个发光的,这一种背光它也是由非常多的无器件组全而成的分别是有:导光zhi板、铁框、LED、增光片、胶框等等。

tft模组产品工艺流程?

1、用品一个产品主要的生产流程主要有:

贴下偏

贴上偏

加压除泡

外观检查

在一些工工艺流程上面一共去分为三个段分别是Array段、Cell段、背光模组段。

液晶显示器的制造工艺流程又主要是分为:

  • TFT加工工艺
  • 彩色滤光器加工工艺
  • 单元装配工艺
  • 模块装配工艺

关于tft模组是什么?,还有就是tft模组产品工艺流程,就分享到这里,如果有什么不懂的地方欢迎和我交流学习。
