tft液晶屏驱动电路图和结构

液晶显示屏,它主要的作用是用来显示图像,它应用于各行各业,没有它会给我们生活带有来很多的不便,很多的人只知道去使用液晶屏,但是很少的人会去了解tft液晶屏驱动电路图和结构,本篇文章就给各位老板分享一下关于它的电路图和结构进行一个详情的介绍,让你更加的了解tft液晶屏

tft液晶屏里面有很多的电路部分分别有主电路和控制电路,而tft液晶屏驱动电路培训则是在两者之间,它是起到一个控制作用的。

那怎么控制呢?

我们的控制电路发出了信号之后,这一个信号发出来之后,是比较的微小的,所以需要进行放大,而这一个控制电路它就是是实现放大的作用,也就是说把这一个信号进行放大,这一个放大之后它才能够去驱动功率晶体管,也可叫做控制电路。

我们学过电子电器的伙伴都应该有了解,比如我们生活当中,那一些音响,它们里面也有很多的功率晶体管,所以它们也是一样需要驱动电路的。

驱动电路的主要作用就是把电子电路传输送过来的信号,执行控制方的任何要求,作为电力电子器件控制端和公共端的一部分电路,它有点类似于一个开关的作用,比如电灯的打开、关于。

它可以实现开通控制信号、关断控制信号这两种,可以很好的实现半控型和全控型器件的任何请求。

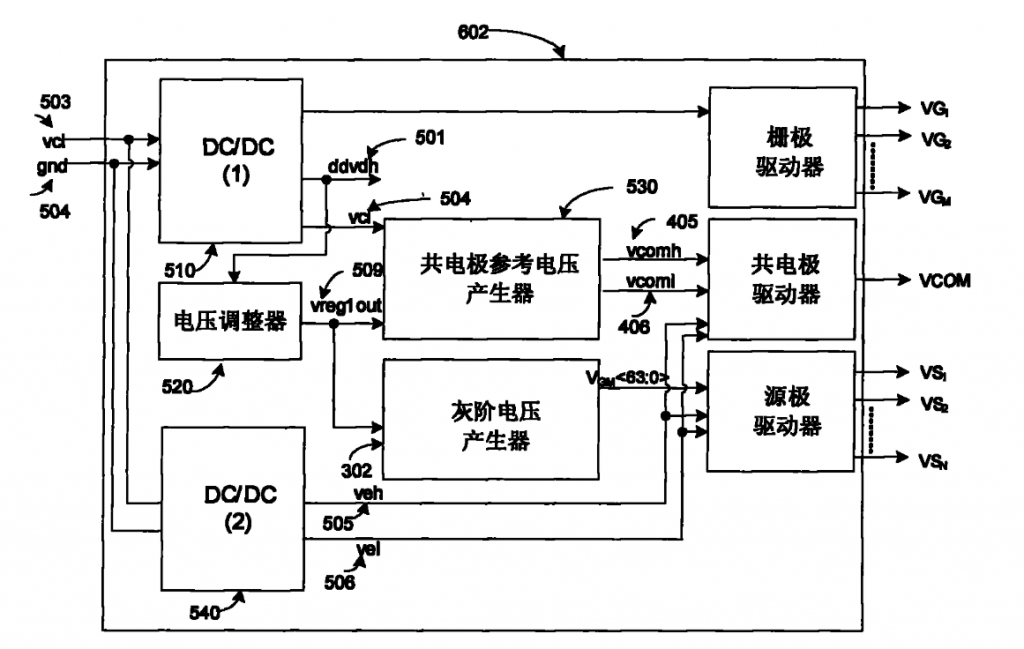

如下图:tft液晶屏驱动电路图

tft液晶屏

通过上图我们发现这一个tft液晶屏驱动电路图,它的里面是由2个DC电源、电压调整器、共电极参考电压产生器、灰阶电压产生器、栅极驱动器、共电极驱动器、源极驱动器组合而成的。

tft液晶屏结构

tft液晶屏它的主要组成的结构也是有很多的部分组合而成的分别有:

  • 光扩散体:主要的作用就是把背光灯板发出来的光进行一个均匀的扩散到每一个像素点上面
  • 行电极:它双称之为栅极母线,是实现像素内薄膜晶体管的栅极相连
  • 玻璃底板
  • 光线来自背光灯
  • 列电极:漏极母线
  • 偏振玻璃板1
  • TFT(薄膜晶体管):主要的作用就是用作开关的作用,薄膜晶体管就相当于一个开关,通电就开,断电之后就关。
  • 透明显电极
  • 透明公共电极
  • 彩色滤光片:从外形上面看它就像是一块玻璃一样,但是它并不是玻璃,我们的渡晶屏如果你想去看到一幅彩色的画面,比如人与动物的图片,那么就需要在公共电极与偏振玻璃板2,在这两者这间去夹一块彩色滤光片,才能够实现。
  • 玻璃底板: 主要的作用是用作隔离层的作用。
  • 偏振玻璃板2

以上列出来这一些是tft液晶屏结构组成的元部件,看起来也是挺复杂的哦。

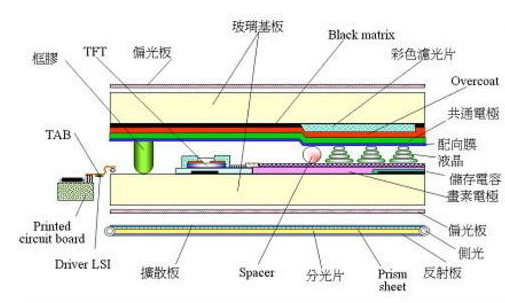

如下图是:tft液晶屏结构

tft液晶屏结构

总结

关地tft液晶屏驱动电路图和结构,本篇文章就分享到这里了,如果你需求要,tft液晶屏开发定制,欢迎你打电联系我司客服,我们可以为你提24小时的服务。
