电容触摸屏基本工作原理及结构图

现在的触摸屏幕应用的范围比较的广,现在很多的电子产品上面都会使用到触摸屏,比如:我们经常使用到的手机,都是要用到触摸屏幕,但是很少人去了解他们的工作原理是什么。

触摸屏幕它分为两大类,分别有:

电容式触摸屏

电阻式触摸屏

他们之间的感应原理也是不一样的,如果是使用电阻触控屏幕的话,你需要去压一下才有反应,相反如果你去使用电容触摸屏的话,因为这经是通过人体的电池进行一个感应的,如以只需要摸一下主不有感应了,相对于电阻式的触摸屏来说,电容触摸屏幕更加的灵敏。

如下图如示

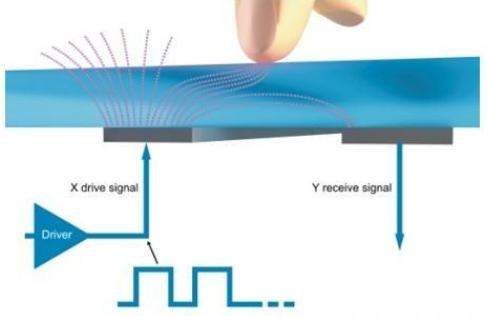

电容式触摸屏原理

电容式触摸屏其实就是一种感应屏,它是有4层不同的玻璃组合而成的,每一层玻璃它都会发挥不同的作用,而在里面的玻璃里它们都会涂有导电层,当我们使用这一个手指去触摸我们的屏幕的时候 ,那么这一个屏幕它就会发生一个感应。

这一个感觉原理,因为人体本身来说就是一个电场,然后触摸层也是一个电场,当我们的手机去接触这一个触摸屏幕的时候,它们之间就会产生一个耦合电容,这样它们之间就会形成一个导体,形成了导体之后,那么接下来触摸屏就会流出一些电流,就会被我们的手机吸走了。

当这一个手指去吸走我们的电池的时候,在这一个触摸的屏幕上面就会有四角的电流出来,那么这几个电极的手源,还有我们的人体的手机到四角的距离成正比,那么里面的一个控制顺就会对这4个电流的比较进行一个自行的计算,去计算出变这一个电流是从那里进行流出来的,这样就可以去知道,触摸点是在那一个位置。

这一个控制器去许这一个电流的的比例的精度还是比较的准确的,这一个精度高在99%以以下,而且响应的速度也非常的大,小于3ms。

电容式触摸屏原理

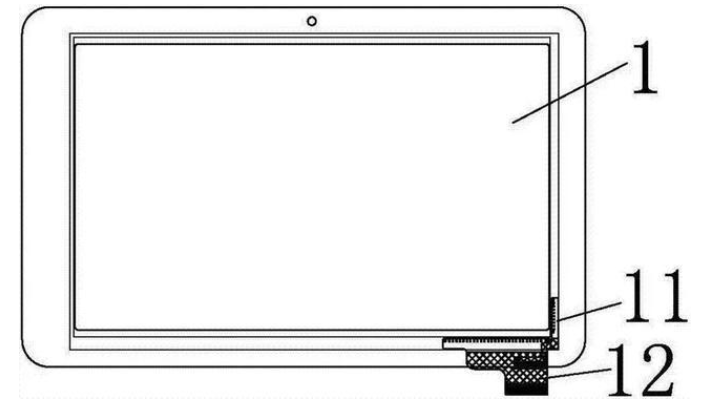

电容触摸屏的结构组成

(1)单层ITO:OCA胶、ITO面板、基板、金属丝、电路板、保护玻璃

这一种屏的优化就是制作的成本很低,透光也非常的好,但是它的缺点就是容易受到干扰

(2)单面双层ITO:保护玻璃、OCA、胶玻璃、ITO1、ITO2、基板

这一种屏幕性能非常的好,而且良品率很高,质量好,但是缺点就是要生产成本较高

(3)双面单层ITO:保护玻璃、OCA、玻璃、ITO、基板

这一种触摸屏的优点就是它的性能非常的好,而且还可以去抗静电,但是缺点就是比较的容易空到干扰。

以上的介绍的3种电容式触摸屏幕,它们都有各自的优点和缺点,大家在使用的时候,可以根据自己实际的应该需求去选择使用。

感应的电容屏幕的分类又可以去分为两大类:

表面电容式

投身电容式,又可以细分成自电容式(可以去实现单点+手势),另一种就是互电容式(它可以去实现多点)

本篇文章就介绍的这里,有需要定制触摸屏的老板,欢迎来联系我们。
