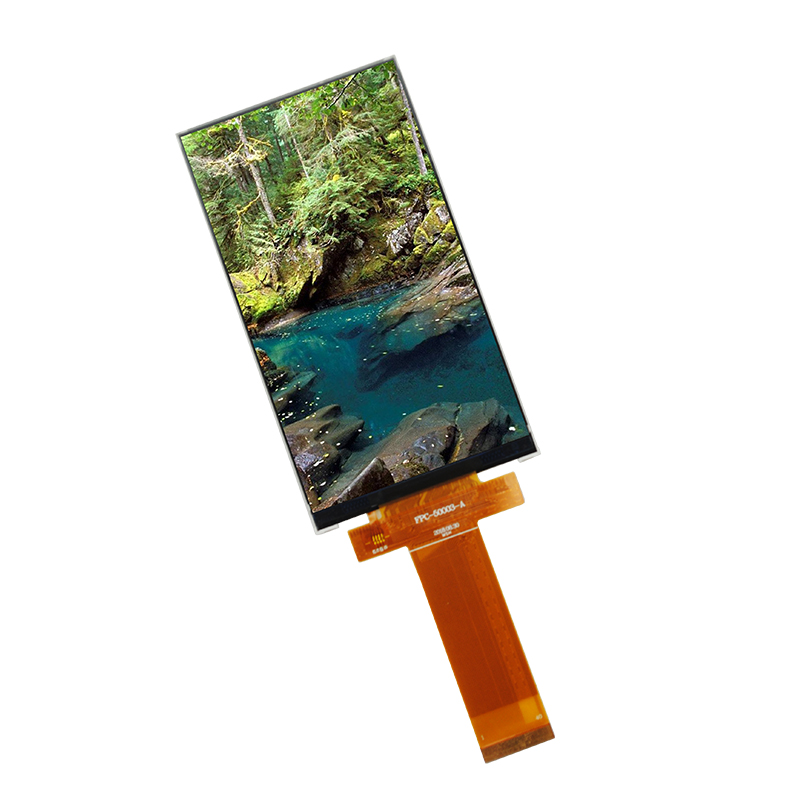

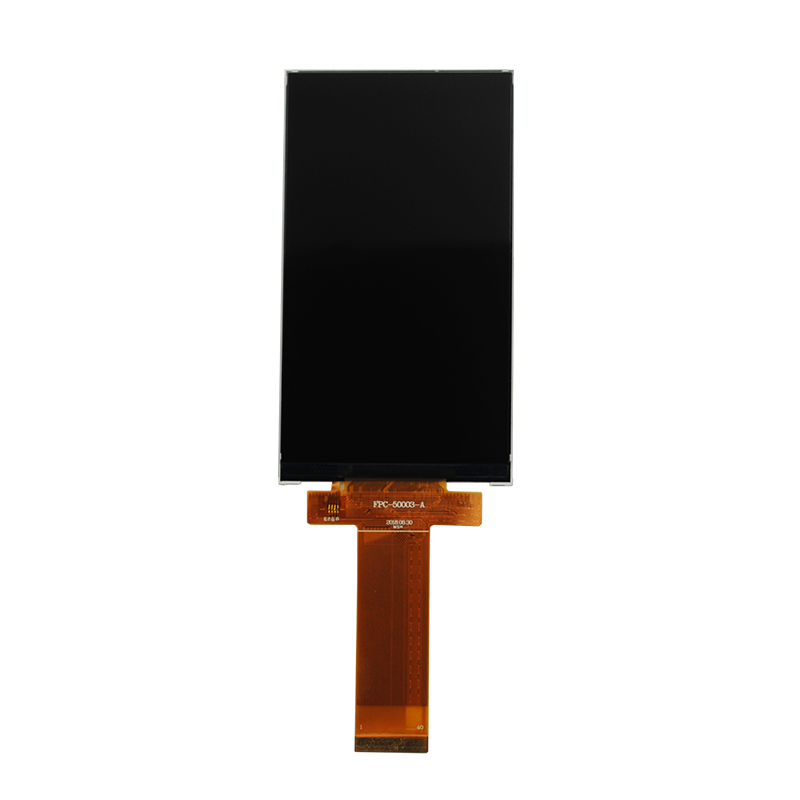

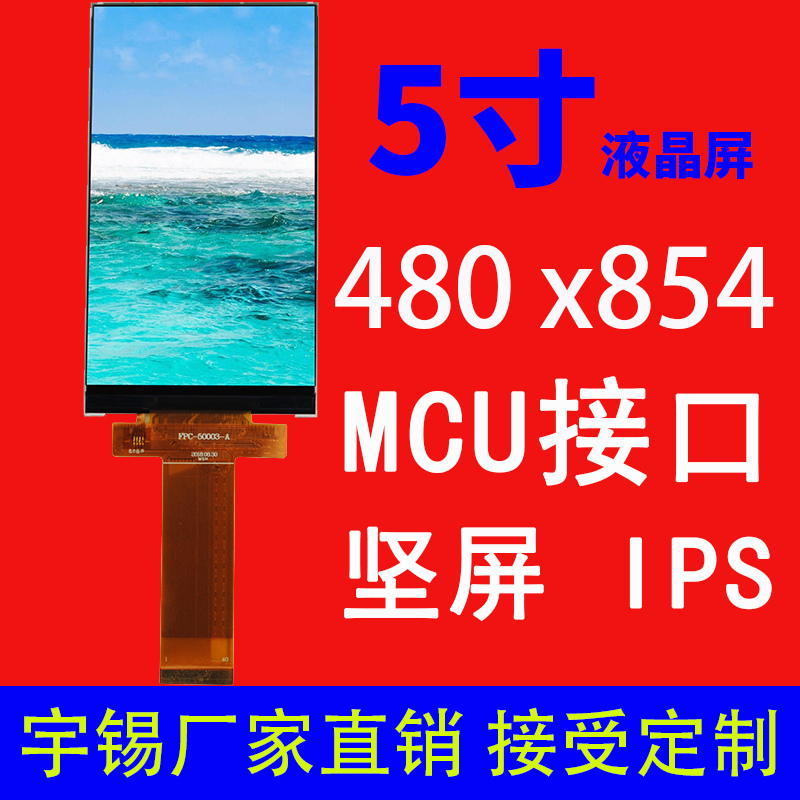

5寸液晶屏IPS480*854接口MCU 40pin横屏 智能手机工业显示屏

寸液晶屏IPS480*854接口MCU

屏幕简介

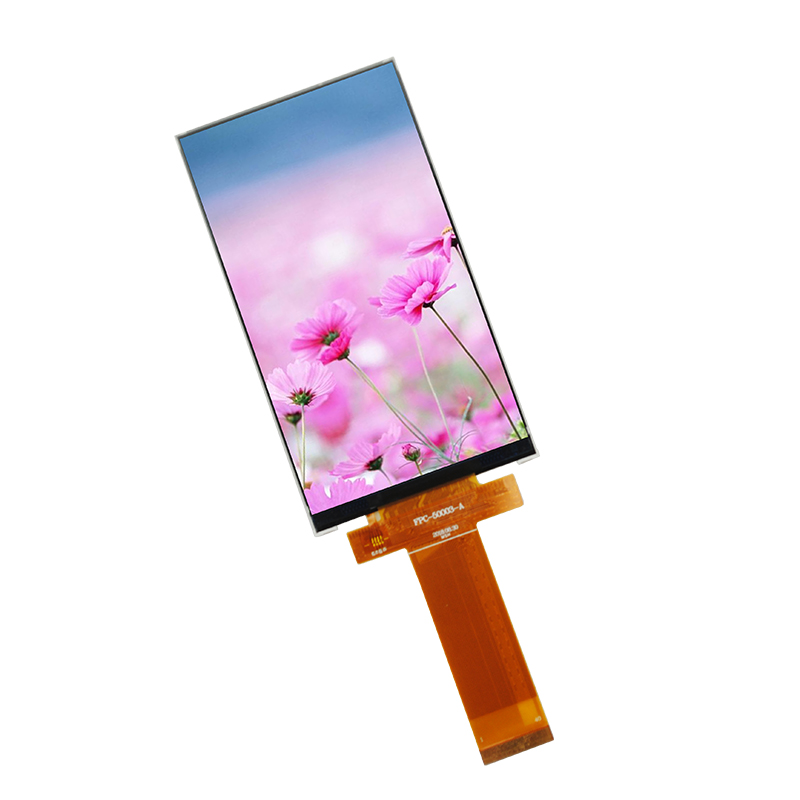

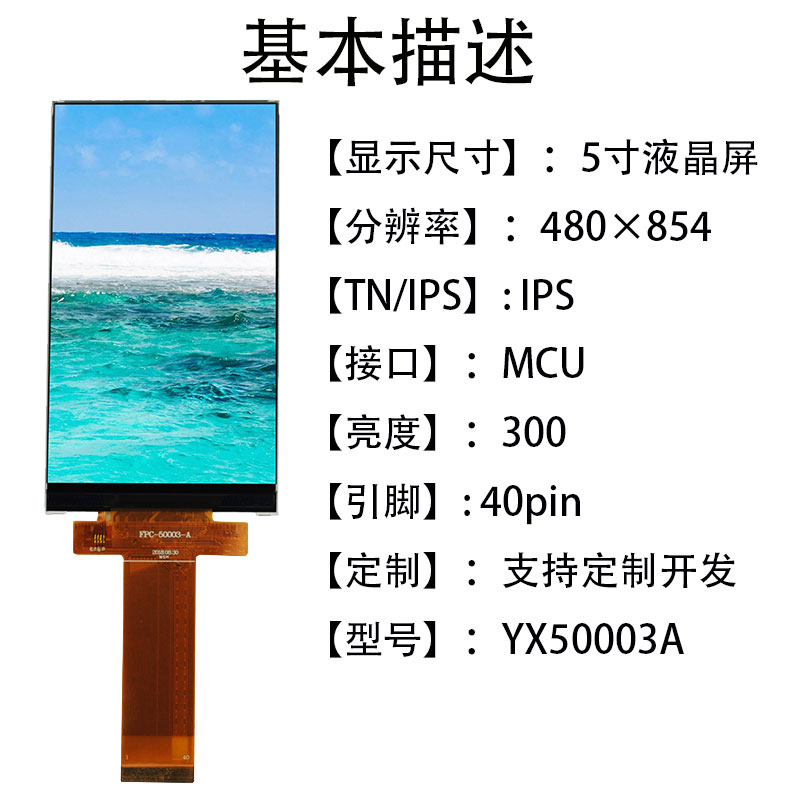

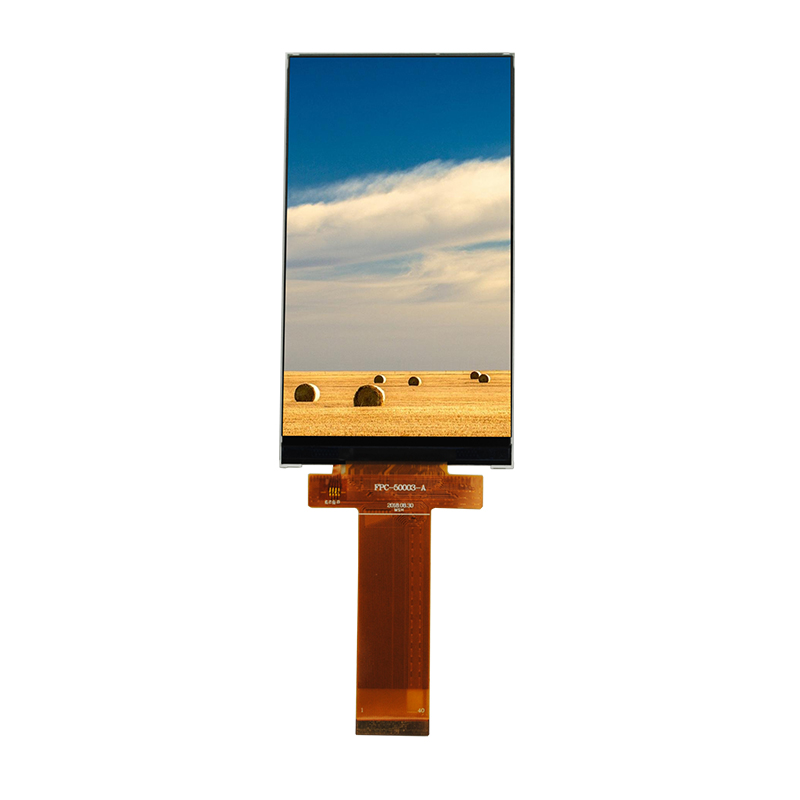

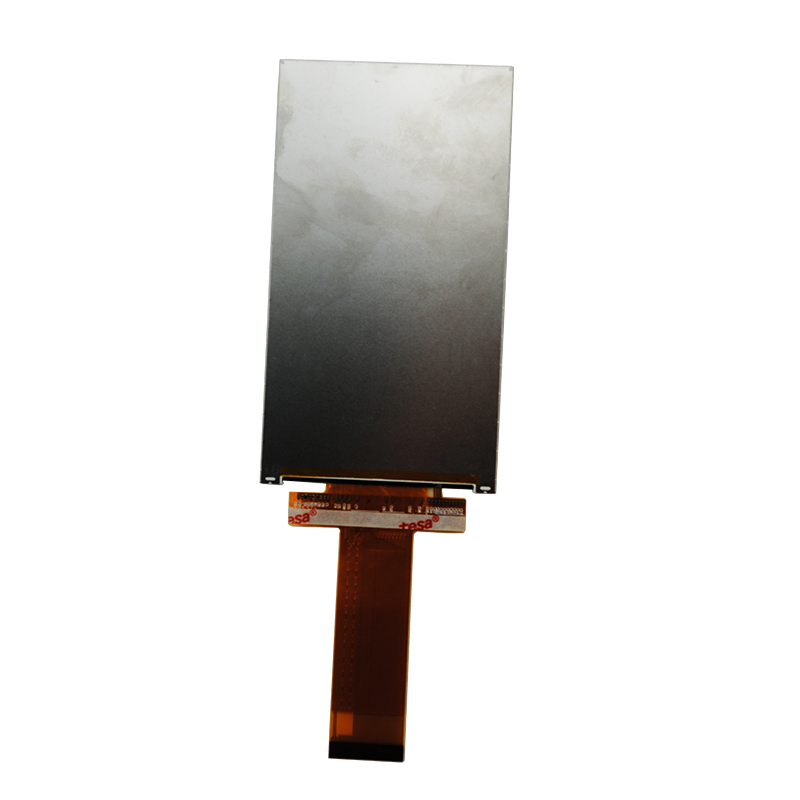

YX50003A, 5寸液晶屏,分辨率480*854 IPS 尺寸61.56 (W)* 109.53 (H) 66.4(W)*120.05(H)*2.1(T), 亮度300 接口MCU,等等如果你需要了解更多这一款液晶屏参数的,可以和我司的业务员对接,邹先生, 如果你有其它的特殊的定制需求的,你也可以去提出来的,我们可以去按照你的要求去定制相应的液晶屏出来.

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

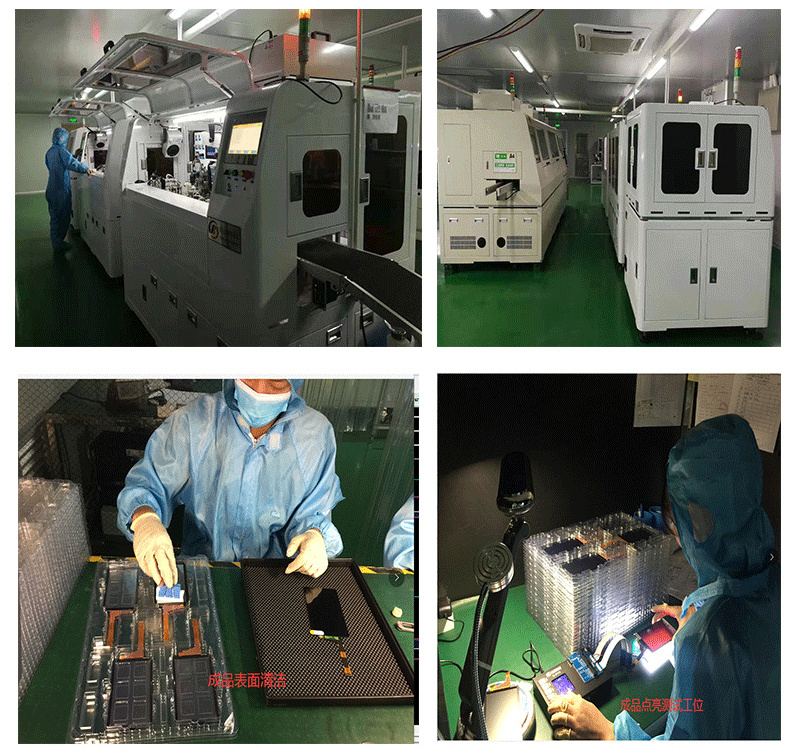

我们也是5寸液晶屏厂家,屏幕的应用领域也非常的广可用于:手持终端、医疗、智能家居、智能手机等等产品上面,一手货源,每天都在生产,价格方面非常的有优势,质量好,欢迎大家来采购,合作.

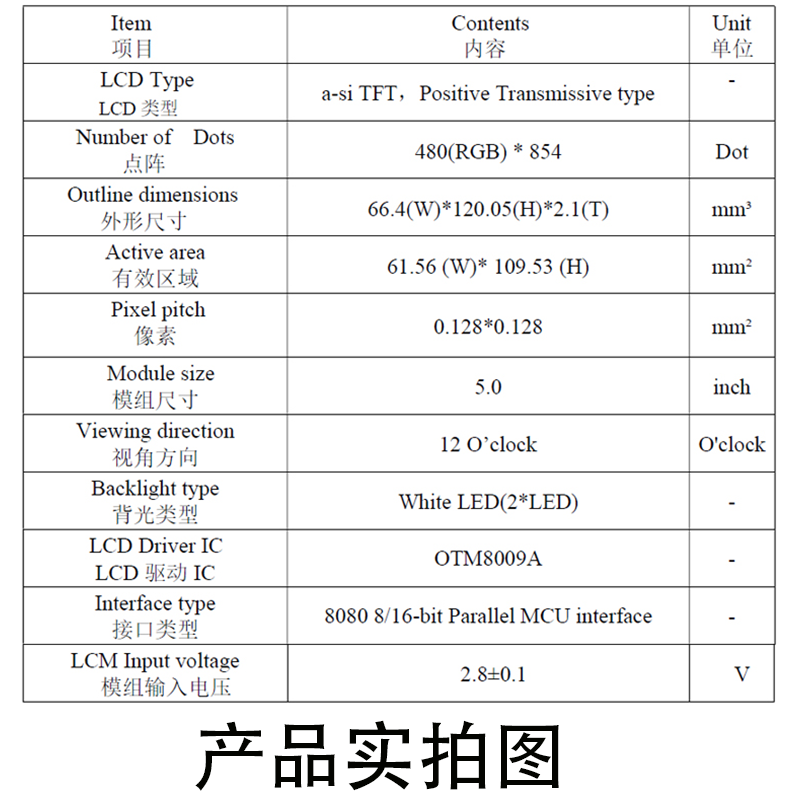

屏幕参数

模组尺寸 5.0 inch
LCD 类型 a-si TFT
点阵 480(RGB) * 854 Dot

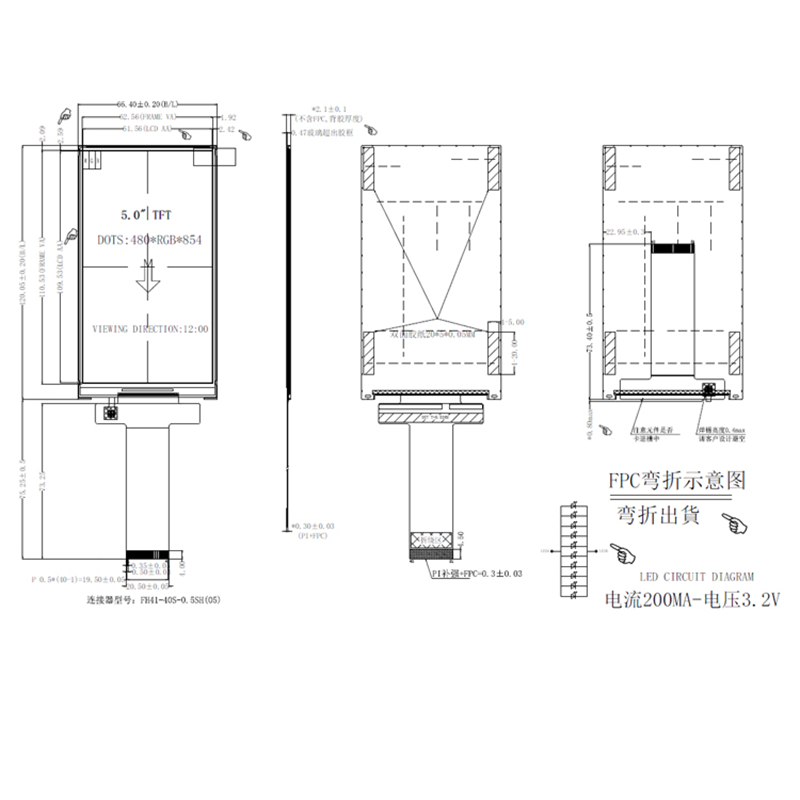

外形尺寸 66.4(W)*120.05(H)*2.1(T) mm³
有效区域 61.56 (W)* 109.53 (H) mm²
像素 0.128*0.128 mm²
视角方向 12 O’clock O’clock
背光类型 White LED(2*LED)
LCD 驱动 IC OTM8009A
接口类型 8080 8/16-bit Parallel MCU interface
模组输入电压 2.8±0.1 V

接口定义

1 GND Ground
2 FMARK
3 /RESET LCM Reset input signal
4~19 DB15~DB0 Display data bus
20 GND Ground
21 /RD Read strobe signal input pin
22 /WR Write strobe signal input signal
23 /RS Register or data select signal
24 /CS Input pin for chip selection signal
25 IOVCC Power Supply 2.8V voltage
26 VCC Power Supply 2.8V voltage
27 GND Ground
28 IM0 IM0=0,8BIT IM0=1,16BIT
29~36 NC NC
37 LEDA LED Anode
38 LEDA LED Anode
39 LEDK LED Anode
40 LEDK LED Anode
