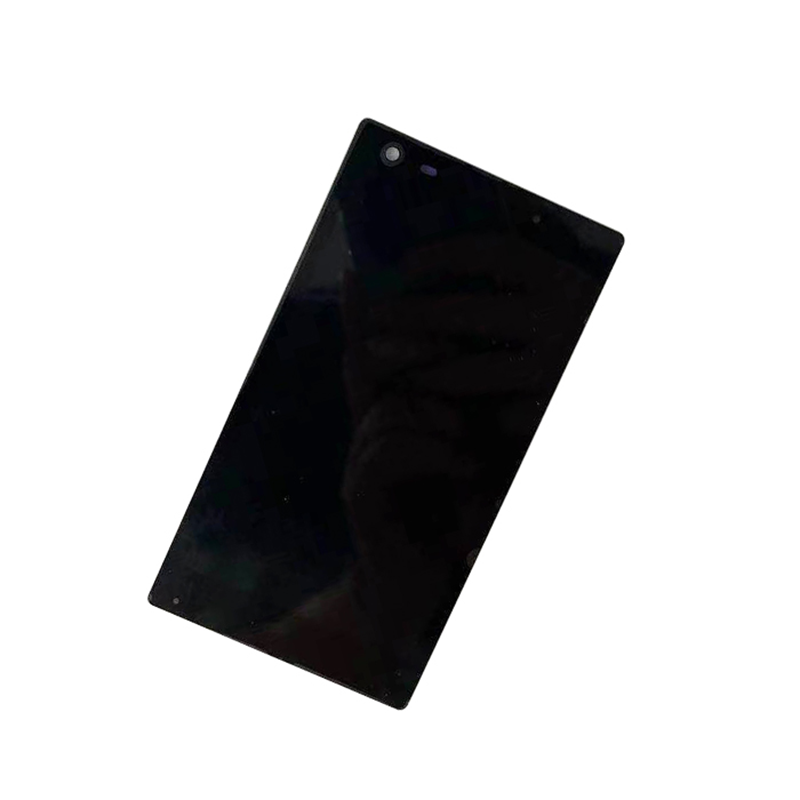

5.0 FHD寸液晶屏1080* 1920 IPS TFT LCD屏 可定制 工业显示屏

发布时间:2021/10/11 TFT LCD 浏览次数:40

【显示尺寸】:5.0 FHD寸液晶屏
【分辨率】:1080* 1920
【TN/IPS】: IPS
【接口】:MIPI
【亮度】:300
【引脚】: 39pin
【定制】:支持定制开发
【型号】:YX50038ACT

详细参数



屏幕简介

这是一款5.0 FHD寸液晶屏,型号YX50038ACT ,分辨率是 1080* 1920 IPS 视角方向All 接口类型4line MIPI,可用于各种行业电子产品作为显示屏使用,欢迎前来采购,量大从优 ,另外我司也支持液晶屏定制开,有这方面需求的朋友,可以找我司合作,我们做液晶屏定制已经有十几年的的经验了,帮助过很多的企业去开发过很多的不同尺寸的液晶屏,我们有专业的技术团队,专业的人找专业的人做,欢迎前来和我们进行合作。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

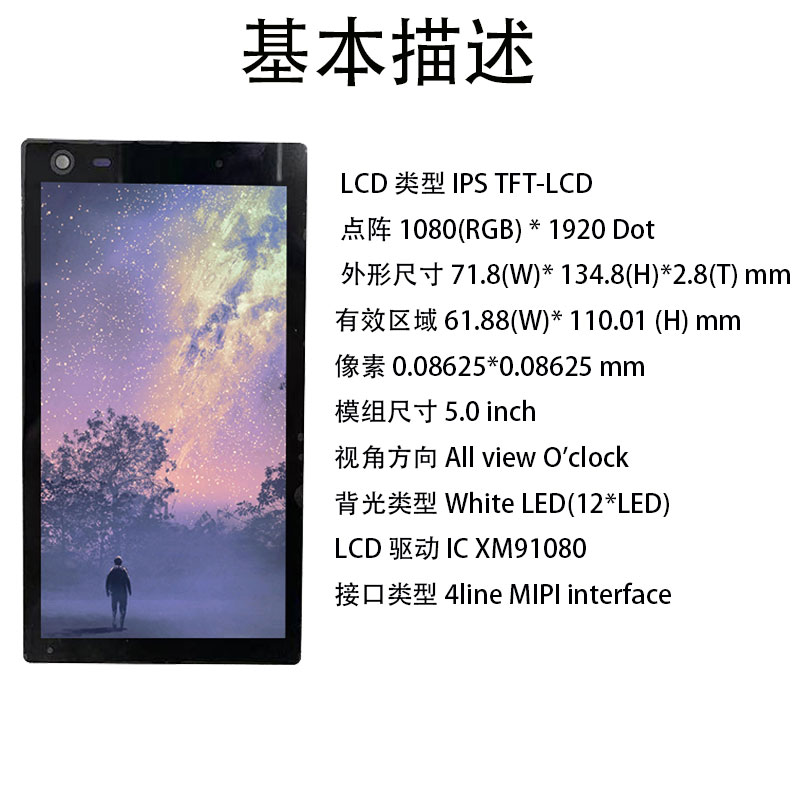

基本描述

LCD 类型 IPS TFT-LCD
点阵 1080(RGB) * 1920 Dot

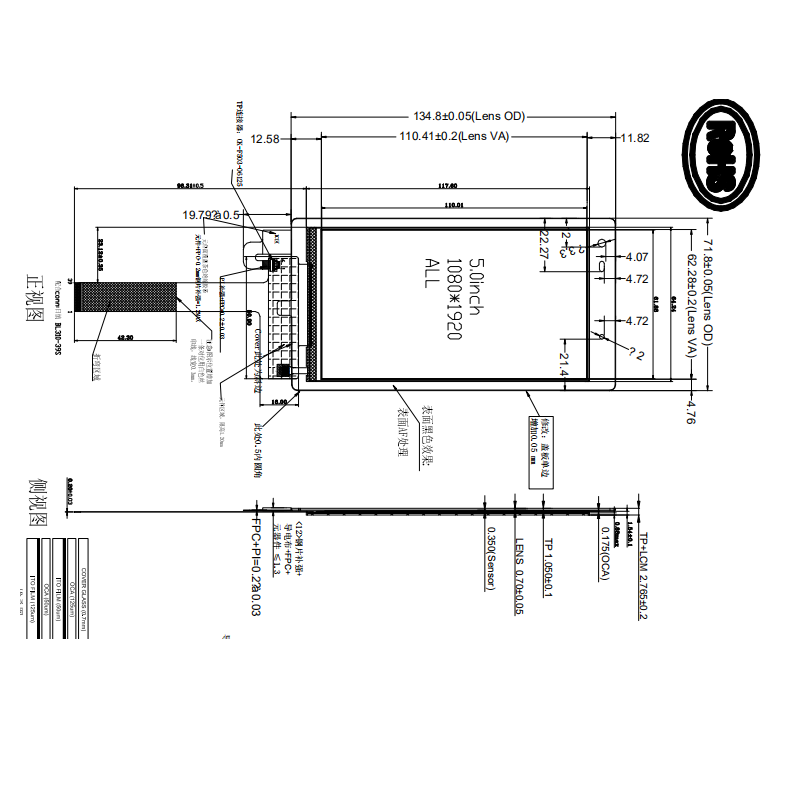

外形尺寸 71.8(W)* 134.8(H)*2.8(T) mm³
有效区域 61.88(W)* 110.01 (H) mm²
像素 0.08625*0.08625 mm²
模组尺寸 5.0 inch
视角方向 All view O’clock
背光类型 White LED(12*LED)
LCD 驱动 IC XM91080
接口类型 4line MIPI interface

接口定义

1 LEDA LED Anode
2 LEDA LED Anode
3 NC NC
4 LEDK1 LED Cathode
5 LEDK2 LED Cathode
6 GND System ground
7 LCDID0 ID0
8 LCDID1 ID1
9 VDD2.8 Power Supply 2.8V
10 VDD2.8 Power Supply 2.8V
11 GND System ground
12 VDD1.8 Power Supply 1.8V Voltage
13 VDD1.8 Power Supply 1.8V Voltage
14 TE TE PIN
15 LCDRESET Register select pin
16 GND System ground
17 D2P DSI-D2+ data signals
18 D2N DSI-D2- data signals
19 GND System ground
20 D1P DSI-D1+ data signals
21 D1N DSI-D1- data signals
22 GND System ground
23 CLKP DSI-CLK+ clock signals
24 CLKN DSI-CLK- clock signals
25 GND System ground
26 D0P DSI-D0+ data signals
27 D0N DSI-D0- data signals
28 GND System ground
29 D3P DSI-D3+ data signals
30 D3N DSI-D3- data signals
31 GND System ground
32 VDD-TP-2.8 TP_Power Supply 2.8V
33 GND System ground
34 NC NC
35 TP_INT TP_INT
36 TP_SDA TP_SDA
37 TP_SCL TP_SCL
38 TP_RESET TP_RESET
39 GND System ground
