3.9寸长条液晶屏 可定制 分辨率 480*128 高清高亮工控仪表仪器屏

3.9寸长条液晶屏 可定制 分辨率 480*128 高清高亮工控仪表仪器屏

这是一款 3.9寸长条液晶屏 异性屏,分辨率 480 RGB x 128 像素、查看方向 12 点钟最佳图像、接口 24位RGB接口、亮度420等等,需要详细参数请联系我司邹先生(158 1855 2076)微信同号。

本3.9寸长条液晶屏 异性屏适用于高清高亮工控仪表屏、仪器屏等等这一些电子产品上面都是可以应用的到的,产品质量,和价格方面也不错,有需要的可以来大量采购.

如果你想定制屏,有液晶屏定制这一方面的需求也可以联系我司,你只需要把你的定制需求说出来,我们就可以帮你开发出来,我们有十多年的液晶屏定制开发经验,欢迎来找我们进行合作.

液晶屏参数:

显示尺寸(对角线) 3.9”
LCD型TN TFT
显示方式 透射式/常白
分辨率 480 RGB x 128 像素
查看方向 12 点钟最佳图像
灰度反转方向 6 点钟方向

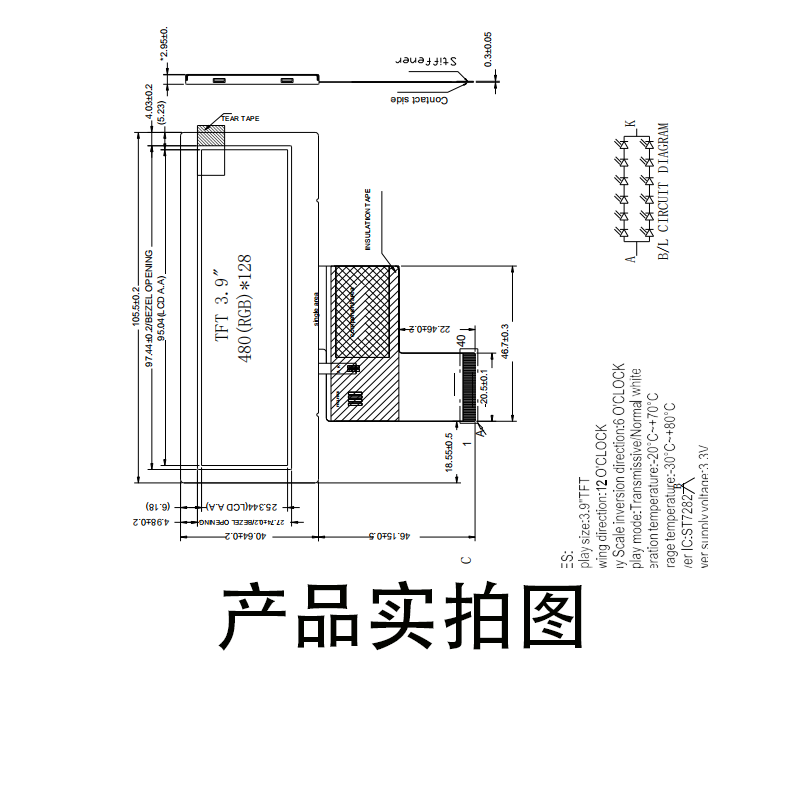

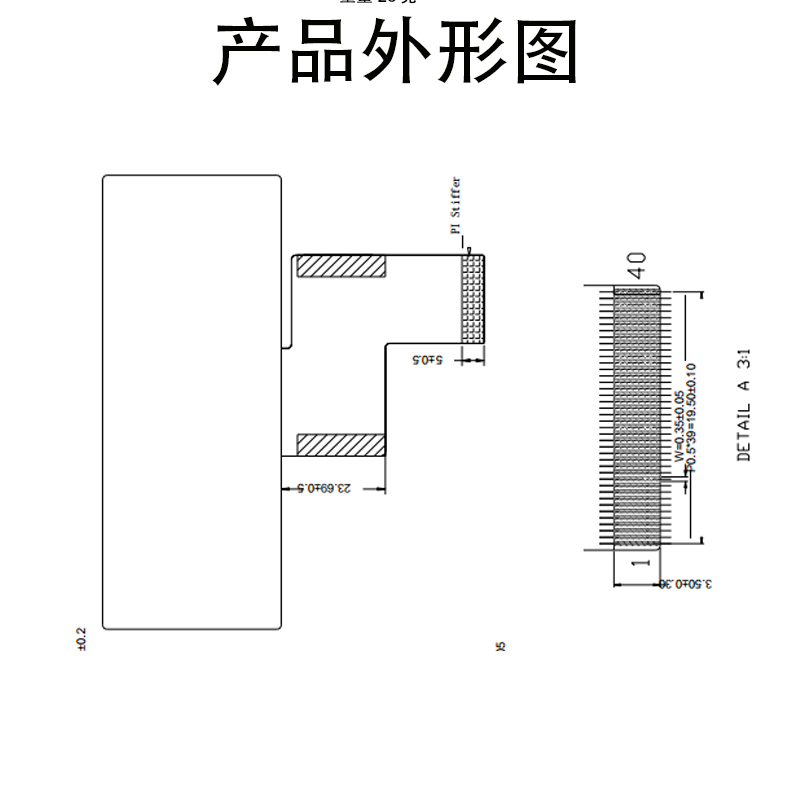

模块外形 105.5(H) x 40.64 (V) x 2.95(T) (注1) mm
有效面积 95.04(H) x 25.344(V) mm
像素间距 198(H) x 198(V) um
像素排列条纹
偏光片表面处理防眩光
显示颜色 16M
接口 24位RGB接口
驱动IC ST7282 –
带或不带触摸屏 不带
工作温度 -20~70 ºC
储存温度 -30~80 ºC
重量 28 克

引脚定义:

1 LEDK Backlight Cathode
2 LEDA Backlight Anode
3 GND Ground
4 VCC Power source
5 R0 Red data signal
6 R1 Red data signal
7 R2 Red data signal
8 R3 Red data signal
9 R4 Red data signal
10 R5 Red data signal
11 R6 Red data signal
12 R7 Red data signal
13 G0 Green data signal
14 G1 Green data signal
15 G2 Green data signal
16 G3 Green data signal
17 G4 Green data signal
18 G5 Green data signal
19 G6 Green data signal
20 G7 Green data signal
21 B0 Blue data signal
22 B1 Blue data signal
23 B2 Blue data signal
24 B3 Blue data signal
25 B4 Blue data signal
26 B5 Blue data signal
27 B6 Blue data signal
28 B7 Blue data signal
29 GND Ground
30 CLK Clock signal to sample each data
31 DISP Display on/off signal. DISP=”H” Display on; DISP=”L” Display off
32 HSYNC Horizontal synchronizing signal
33 VSYNC Vertical synchronizing signal
34 DEN Input data enable control. (In SYNC mode this pin should not be used.)
35 NC No connection
36 GND Ground
37 NC No connection
38 NC No connection
39 NC No connection
40 NC No connection
