3.99寸液晶屏 400(RGB)×960 长条屏 可定制 数码工控工业显示屏

.99寸液晶屏

3.99寸液晶屏 400(RGB)×960 IPS TFT 是我们宇锡生产的产品之一,想了解更多的产品参数的,可以联系我们,索要产品规格书,里面有详细的介绍.

邹先生(微信同号): 15818552076

应用的产品有数码、工控、工业显示屏等等电子产品都比较的适用.

我们支持液晶屏支持定制开发的,如果你有其它的特殊需求可以去向我司提出来就行,可以来我公司喝茶面谈,不管难度多高我们都可以去接来做,我们是源头厂家,服务价格这方面,包你满意.

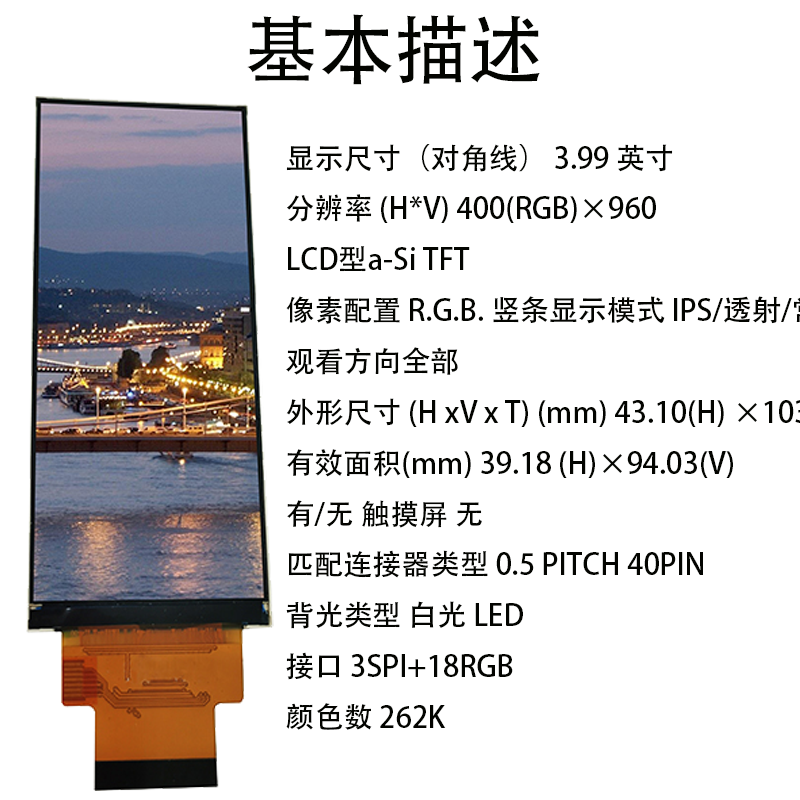

产品参数:

显示尺寸(对角线) 3.99 英寸
分辨率 (H*V) 400(RGB)×960
LCD型a-Si TFT
像素配置 R.G.B. 竖条显示模式 IPS/透射/常黑
观看方向全部

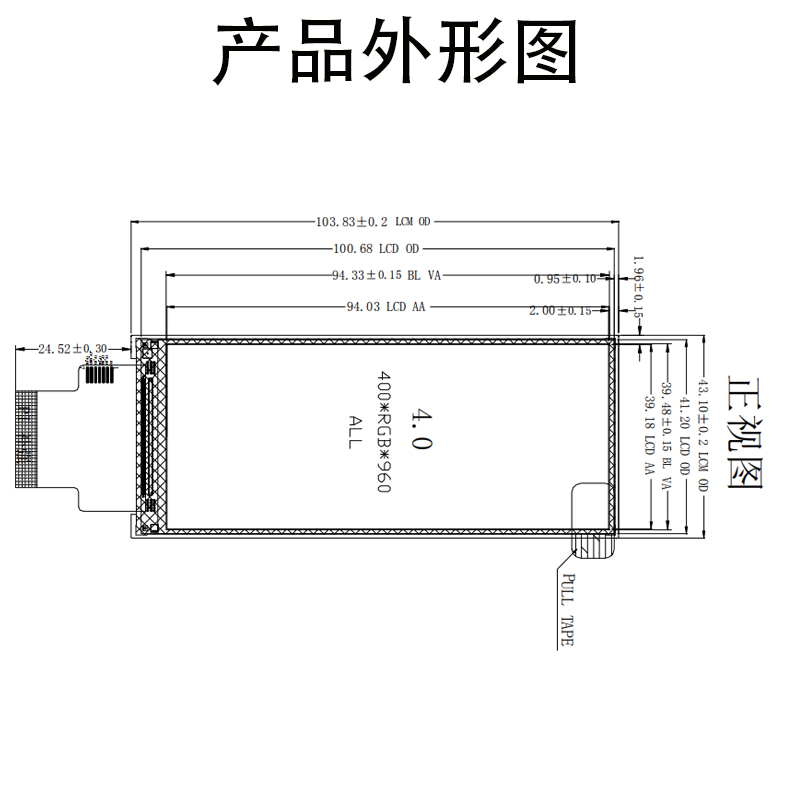

外形尺寸 (H xV x T) (mm) 43.10(H) ×103.83(V)×2.09(T)
有效面积(mm) 39.18 (H)×94.03(V)
有/无 触摸屏 无
匹配连接器类型 0.5 PITCH 40PIN
背光类型 白光 LED
接口 3SPI+18RGB
颜色数 262K

引脚定义:

  • 1 LED A LED ANODE
  • 2 LED K LED CATHODE
  • 3 LED K LED CATHODE
  • 4 GND Ground
  • 5 VCI Power supply
  • 6 RESET Reset Signal ,Active Low
  • 7 NC NC 8 NC NC 9 SDA SPI Data signal
  • 10 SCK SPI Clock signal
  • 11 CS SPI Chip select signal
  • 12 PCLK RGB dot clock signal
  • 13 DE RGB data enable signal
  • 14 VSYNC RGB frame synchronizing signal
  • 15 HSYNC RGB line synchronizing signal
  • 16~33 DB0~DB17 RGB data signal(DB0:BlUE LSB;DB5:BIUE MSB;DB6:GREEN
    LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB)
  • 34 GND Ground
  • 35 TP_INT(NC) Touch Interrupt(NC)
  • 36 TP_SDA NC) Touch IIC Data signal(NC)
  • 37 TP_SCL(NC) Touch IIC Clock signal(NC)
  • 38 TP_RESET(NC) Touch Reset Signal(NC)
  • 39 TP_VCI(NC) Touch Power supply(NC)
  • 40 GND Ground
