2寸液晶屏半反半透320X240接口MCU 阳光下可见横屏 tft彩屏屏幕

发布时间:2021/10/19 TFT LCD 浏览次数:103

商品原价99元样品价65元

【显示尺寸】:2寸液晶屏
【分辨率】:320X240
【TN/IPS】: IPS
【接口】:MCU
【亮度】:350
【引脚】: 30pin
【定制】:支持定制开发
【型号】:YX20023A

详细参数

2寸半反半透液晶屏,屏幕的分辨率是320X240 接口MCU 引脚30pin LCD 驱动 IC ILI9342C 等等,如果你需要了解这一款产品更多的屏幕参数,可以联系我司的业务员索要.

如果你有其它其他的液晶屏定制开发需求也可以联系我司,我们做了十几年的液晶屏定制开发,经验十分丰富,欢迎前来和我司进行合作.

【显示尺寸】:2寸液晶屏
【分辨率】:320X240
【TN/IPS】: IPS
【接口】:MCU
【亮度】:350
【引脚】: 30pin
【定制】:支持定制开发
【型号】:YX20023A

屏幕参数

产品型号 YX20023A
LCD 类型 TFT-LCD
模组尺寸 2.0 inch
Number of Dots
点阵 320(RGB) * 240 Dot

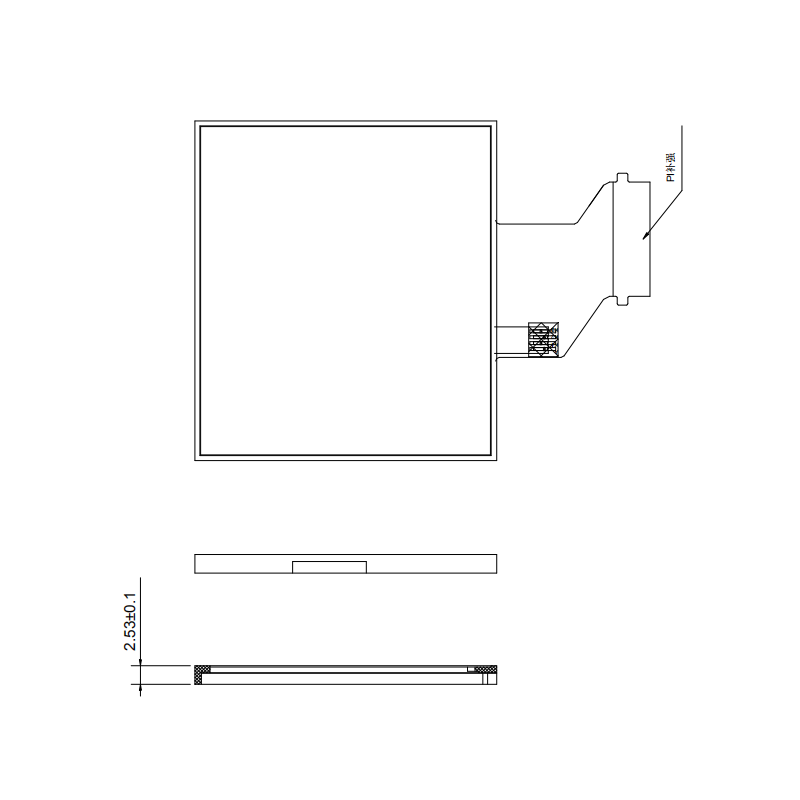

Outline dimensions
外形尺寸 46.1(W)* 40.96(H)*2.53(T) mm³
Active area
有效区域 40.8(W)* 30.6 (H) mm²
Pixel pitch
像素 0.1926*0.1926 mm²
Viewing direction
视角方向 All O’clock
Backlight type
背光类型 White LED
LCD 驱动 IC ILI9342C
Interface type
接口类型 16BIT MCU interface

接口定义

1 GND Ground
2-4 LEDK1-3 LED Cathode
5 LEDA LED Anode
6-21 DB0-DB15 Display Data I/O
22 CS Input pin for chip selection signal
23 RS Register selection signal
24 RD Read signal
25 WR Read strobe signal input pin
26 RESET LCM Reset input signal
27 VCC Power Supply 2.8V Voltage
28 GND Ground
29 GND Ground
30 GND Ground
