7.84寸液晶屏400*1280 IPS 接口MIPI车载行车记录仪显示屏

发布时间:2021/09/25 TFT LCD 浏览次数:54

商品原价198元样品价175元

【显示尺寸】:7.84寸液晶屏
【分辨率】:400 x 1280
【接口】:MIPI
【亮度】:800
【引脚】: 40pin

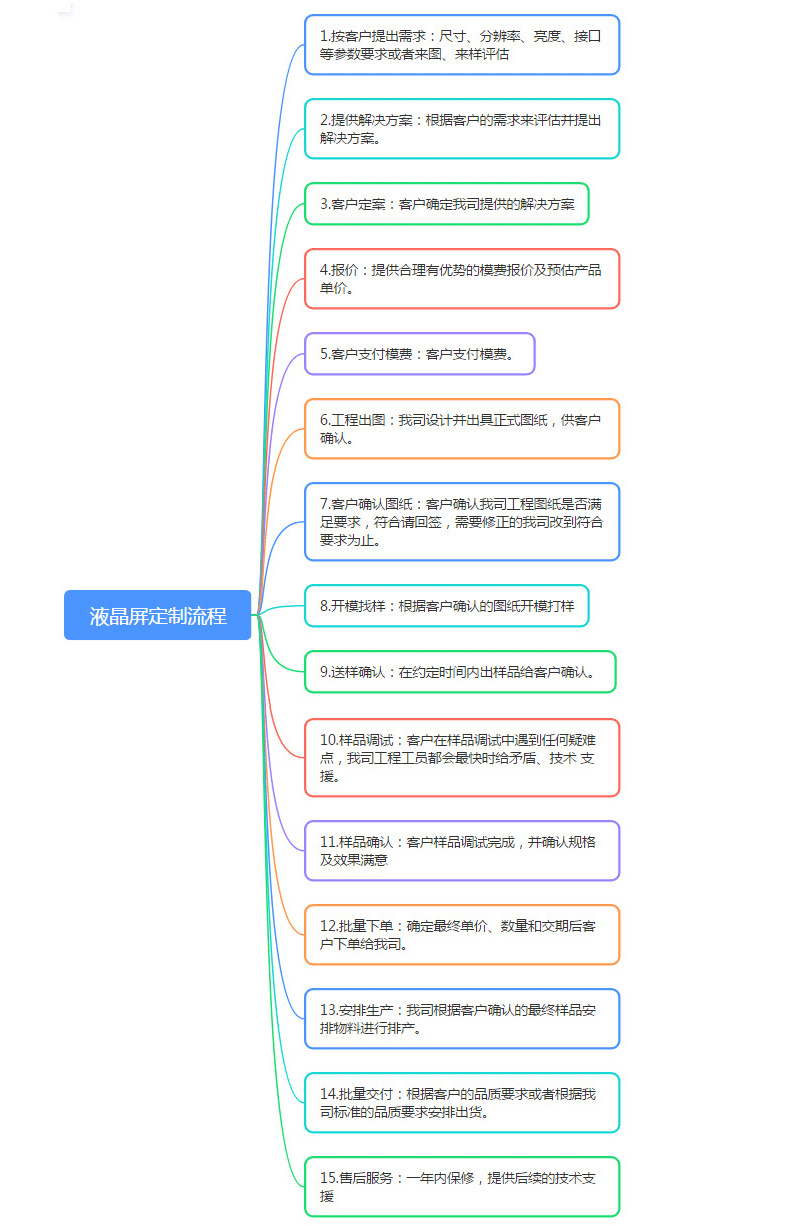

【定制】:支持定制开发
【型号】:YX078401G02

详细参数

屏幕简介

型号 YX078401G02 7.84寸液晶屏 分辨率400RGB*1280 IPS 接口MIPI 亮度800,等等想要了解这一款屏幕的更加参数,可以联系我们业务员,索要产品规格书,另外我们的产品也支持定制开发,如果有这方面的需求,欢迎联系我司。

宇锡 邹生:15818552076 微信同号
地址:深圳西乡簕竹角鸿竹雍启C栋

屏幕参数

LCD 类型 TRANSMISSVIE
点阵400(H) ×1280(V)
外形尺寸 64.80(H) × 199.88(V) × 1.0(D) mm³
有效区域 59.40(H)×190.08(V) mm²
像素 0.0495(H) × 0.1485(V) mm²
模组尺寸 7.84 inch
视角方向 All view O’clock
显示类型 Normally Black
接口类型 Mipi
输入电压 IOVCC=1.8V,VCC=3.3±0.3 V

接口定义

1 GND Ground
2 DSI-D0P DSI Data differential signal input pins. (Data lane0)
3 DSI-D0N DSI Data differential signal input pins. (Data lane 0)
4 GND Ground
5 DSI-D1P DSI Data differential signal input pins. (Data lane 1)
6 DSI-D1N DSI Data differential signal input pins. (Data lane 1)
7 GND Ground
8 DSI-CLK P DSI CLOCK differential signal input pins
9 DSI-CLK N DSI CLOCK differential signal input pins
10 GND Ground
11 DSI-D2P DSI Data differential signal input pins. (Data lane 2)
12 DSI-D2N DSI Data differential signal input pins. (Data lane 2)
13 GND Ground
14 DSI-D3P DSI Data differential signal input pins. (Data lane 3)
15 DSI-D3N DSI Data differential signal input pins. (Data lane 3)
16-17 GND Ground
18-19 IOVCC1V8 Power supply(+1.8V )
20-23 NC NC
24 RSTB RESET(when high pull 1.8V,low 0 V)
25 NC NC
26 NC NC
27 GND Ground
28-29 LEDK Backlight LED Cathode
30 GND Ground
31 NC NC
32-33 GND Ground
34 NC NC
35-36 LEDA Backlight LED Anode.
37 GND Ground
38-39 VCC Power supply(3.3V)
40 NC NC
